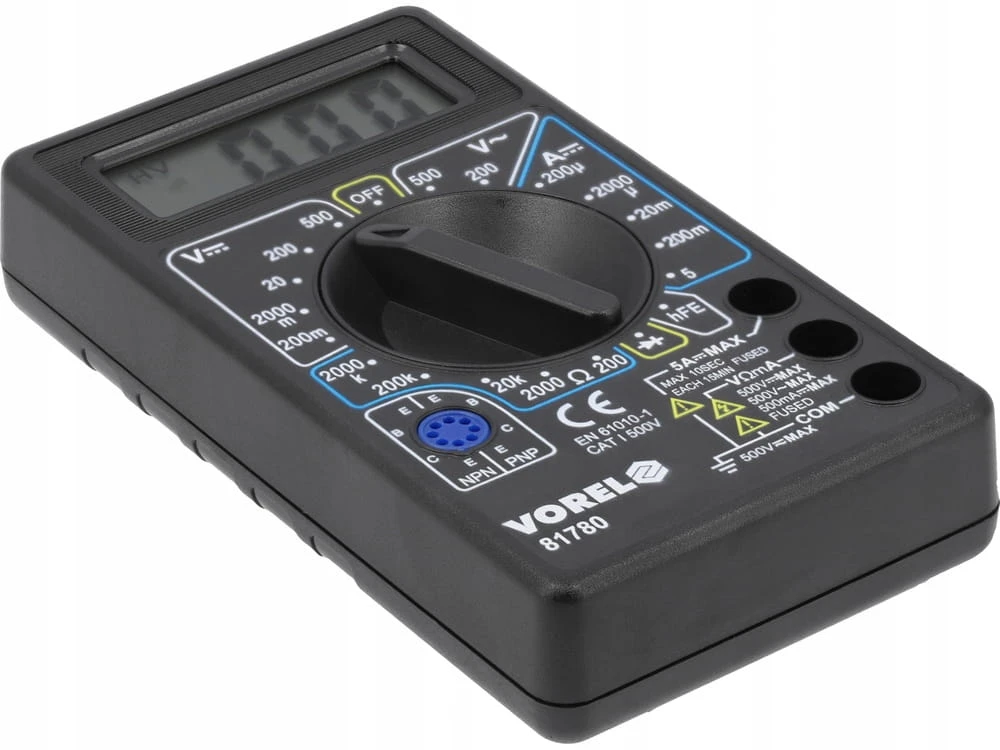

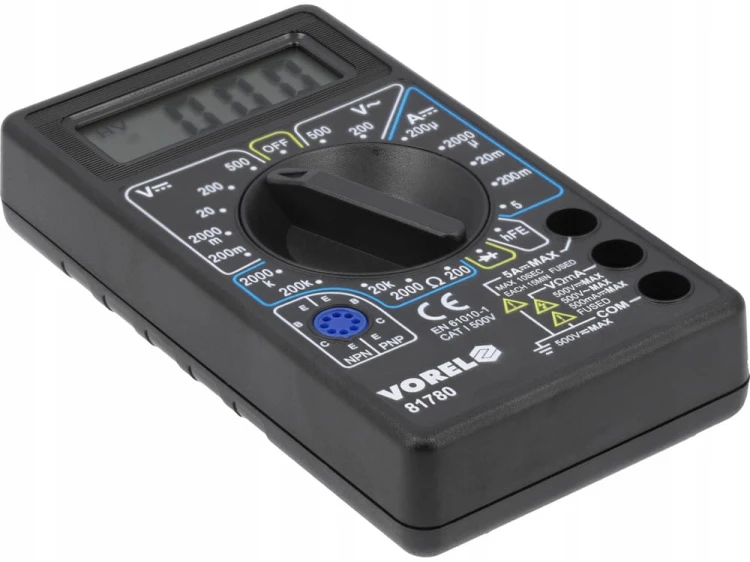

CYFROWY MIERNIK UNIWERSALNY

Numer katalogowy części: 81780 VOREL

Najważniejsze informacje:

• Seria: GRF
• Pomiar napięcia przemiennego: 0-500 V a.c.
• Pomiar napięcia stałego: 0-500 V d.c.
• Prąd stały: 0-5 A
• Pomiar rezystancji: 0-2 M?
• Pomiar hFe tranzystora: PNP, NPN
• Test diody: tak
• Materiał: ABS
• Sygnał dźwiękowy: nie
• Zastosowanie: elektryczne
• Symbol: 81780

Miernik uniwersalny 81780 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych pomiarów elektrycznych.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-500 V

pomiar napięcia stałego: D.C. 0-500 V

pomiar natężenia prądu stałego: D.C. 0-5 A

pomiar rezystancji: 0-2 M?

test diody: IF 1 mA, UR 1,5 V

Dodatkowe pomiary:

test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika 81780 dla tego zakresu to: ±(1,2% + 10), rozdzielczość 1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość

obliczenia: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 12,82 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,08 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81780 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

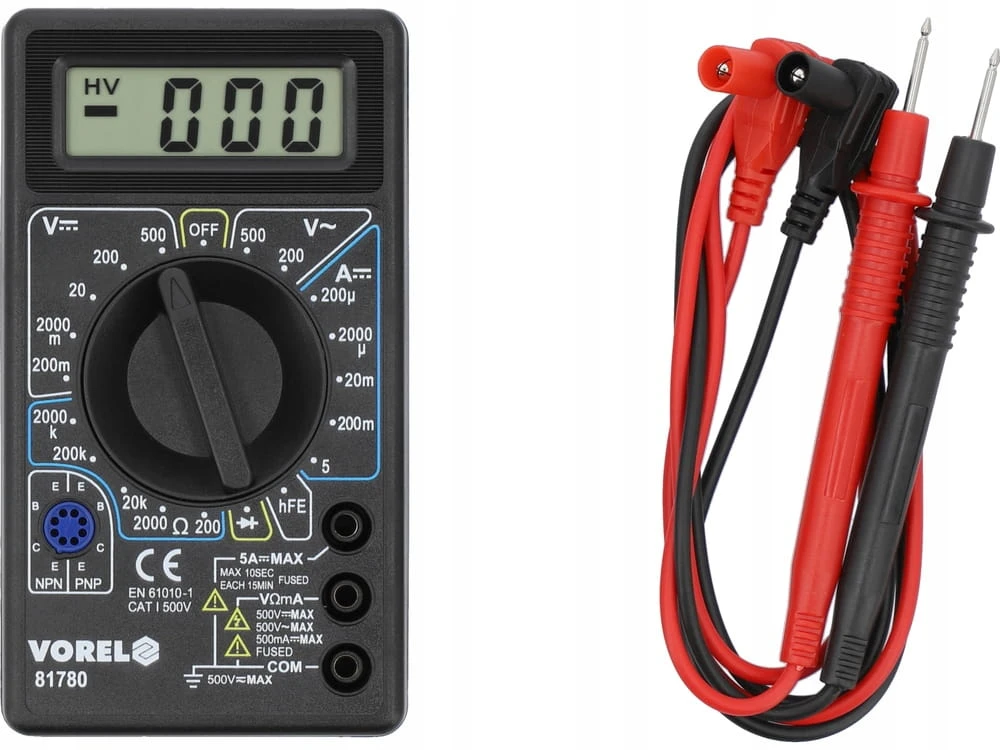

w zestawie sondy pomiarowe

konstrukcja z zabezpieczeniami przeciążeniowymi

obudowa z tworzywa sztucznego

wskaźnik niskiego poziomu baterii

zasilanie: bateria 9 V (6F22)

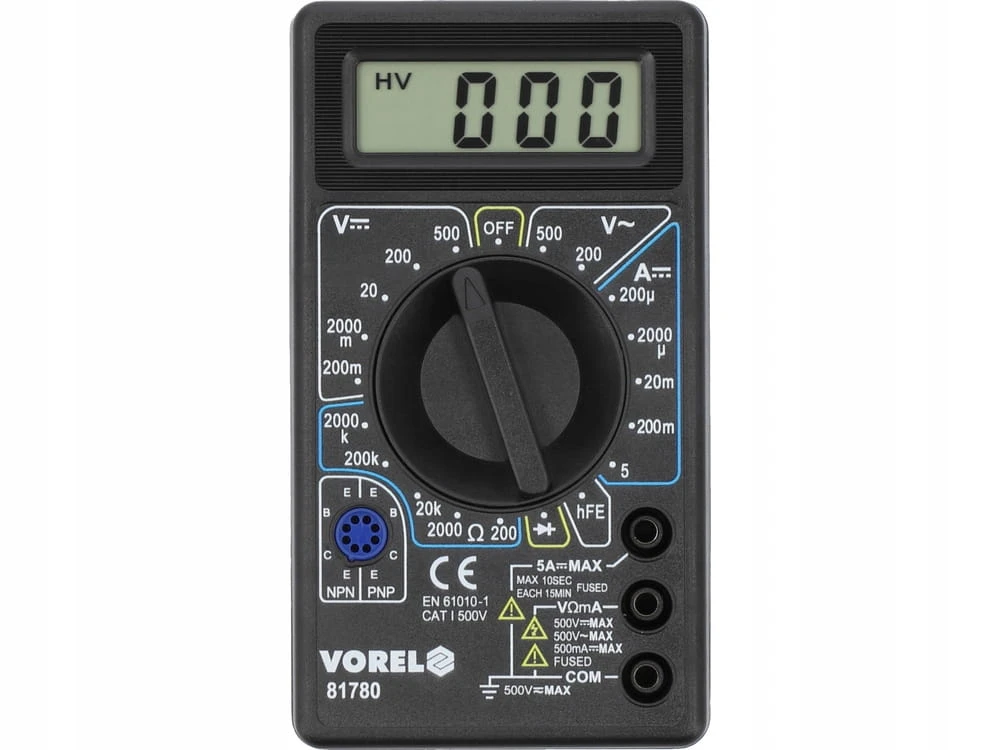

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.

Ostrzeżenia dotyczące użytkowania:

Oferowany miernik nie jest przyrządem pomiarowym w rozumieniu ustawy "Prawo o miarach".

Numery użytkowe produktu:

81780, 5906083817809
