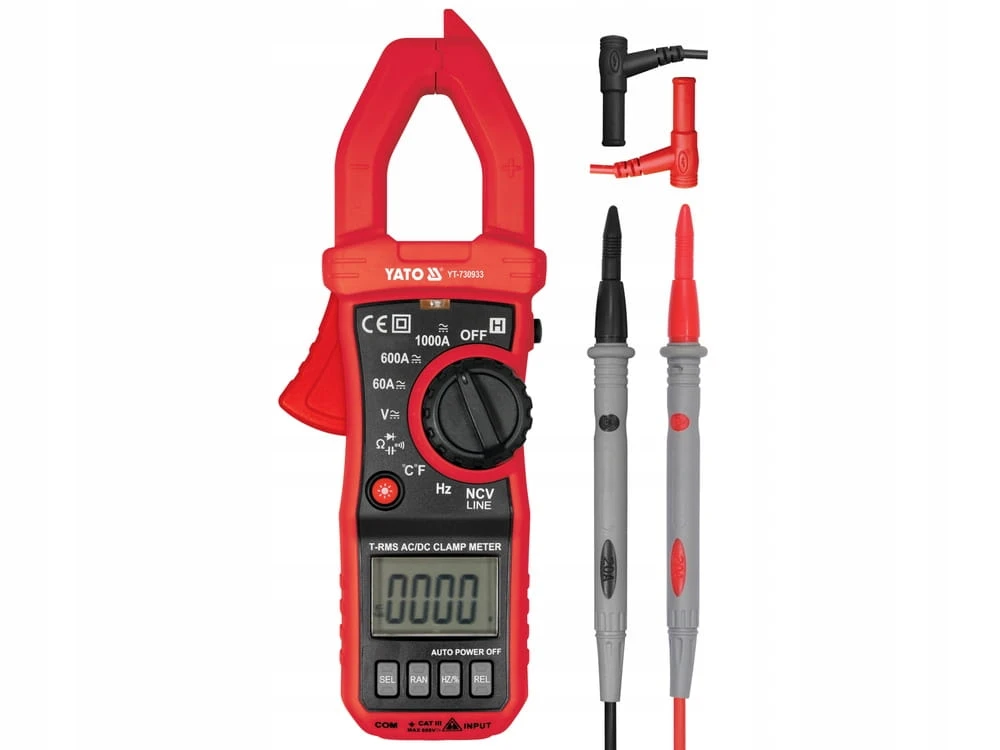

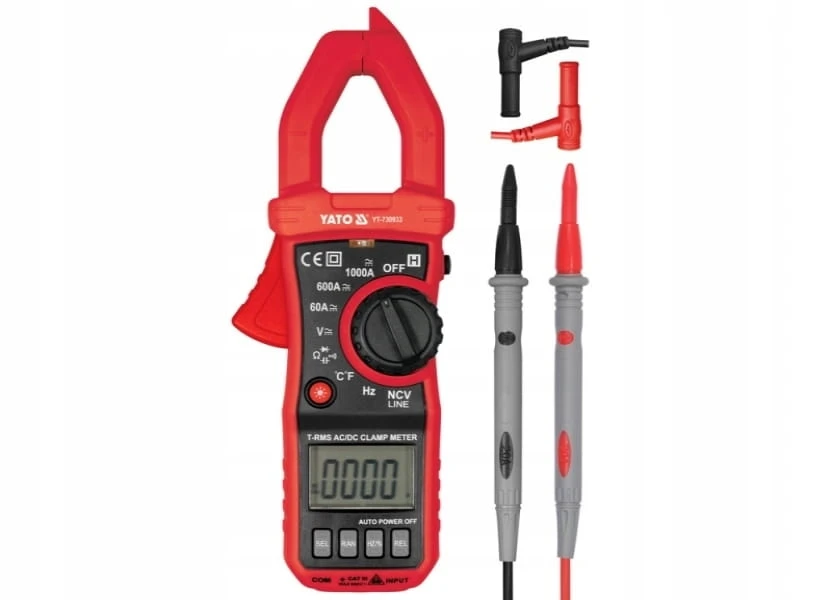

MIERNIK CĘGOWY TRUE RMS AC/DC 10MA - 1000A YATO

Numer katalogowy produktu: YT-730933 YATO

Miernik cęgowy uniwersalny z funkcją TRUE RMS, z automatycznym i ręcznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od źródła zasilania. Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Uwaga: Mierniki umożliwiające pomiar natężenia prądu stałego, w tym YT-730933, wykorzystują czujnik Halla, który mierzy wartość natężenia pola magnetycznego. Pole magnetyczne na Ziemi występuje naturalnie, w konsekwencji wskazania miernika natęzenia prądu stałego są niezerowe. Każdorazowo, przed pomiarem natężenia prądu stałego, należy zbliżyć miernik do badanego przewodu, wyzerować go przyciskiem REL, następnie zapiąć na badany przewód i odczytać wynik.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)

pomiar napięcia stałego: D.C. 0-1000 V

pomiar natężenia prądu przemiennego: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)

pomiar natężenia prądu stałego: D.C. 0-1000 A

pomiar rezystancji: 0-60 M?

test diody: IF 2 mA, UR 3.2 V

test ciągłości obwodu: 0-50 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-100 mF

pomiar częstotliwości: 0-10 Mhz

pomiar temperatury: -30 do 1000 °C

bezkontaktowe wykrywanie napięcia przemiennego: NCV

pomiar prądu rozruchowego

pomiar obecności fazy (funkcja próbnika)

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

dokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A

obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość

obliczenia: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A.

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.

NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy.

LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dźwiękowy.

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.

RAN - ręczna zmiana zakresu pomiarowego

DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

INR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia.

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 6000

podświetlenie ekranu oraz pola pomiarowego cęgów

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50?

cęgi rozwierają się do 25 mm

sondy pomiarowe o długości 14 cm

długość przewodu wraz z sondami: 103 cm

średnica przewodu wraz z izolacją: 3,6 mm

pokrowiec w zestawie

konstrukcja z zabezpieczeniami przeciążeniowymi

automatyczne wyłączenie się miernika po 15 minutach bezczynności

możliwość wyłączenia trybu automatycznego wyłączenia urządzenia

wskaźnik niskiego poziomu baterii

zasilanie: trzy baterie 1,5 V (AAA)

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.

Numery użytkowe produktu:

YT-730933, 81801 VOREL, 94-002 NEO, 94-003 NEO, YT-73090 YATO, YT-73091 YATO, YT-73092 YATO, 502 NAAP, YT-73093 YATO
