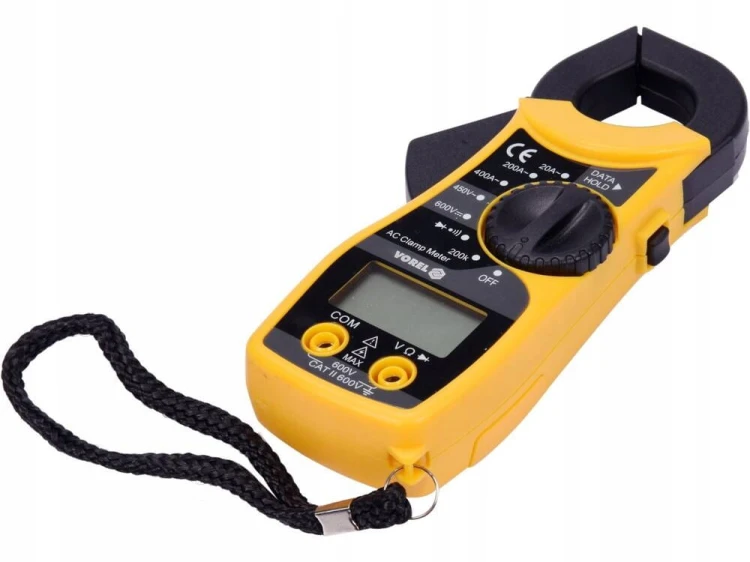

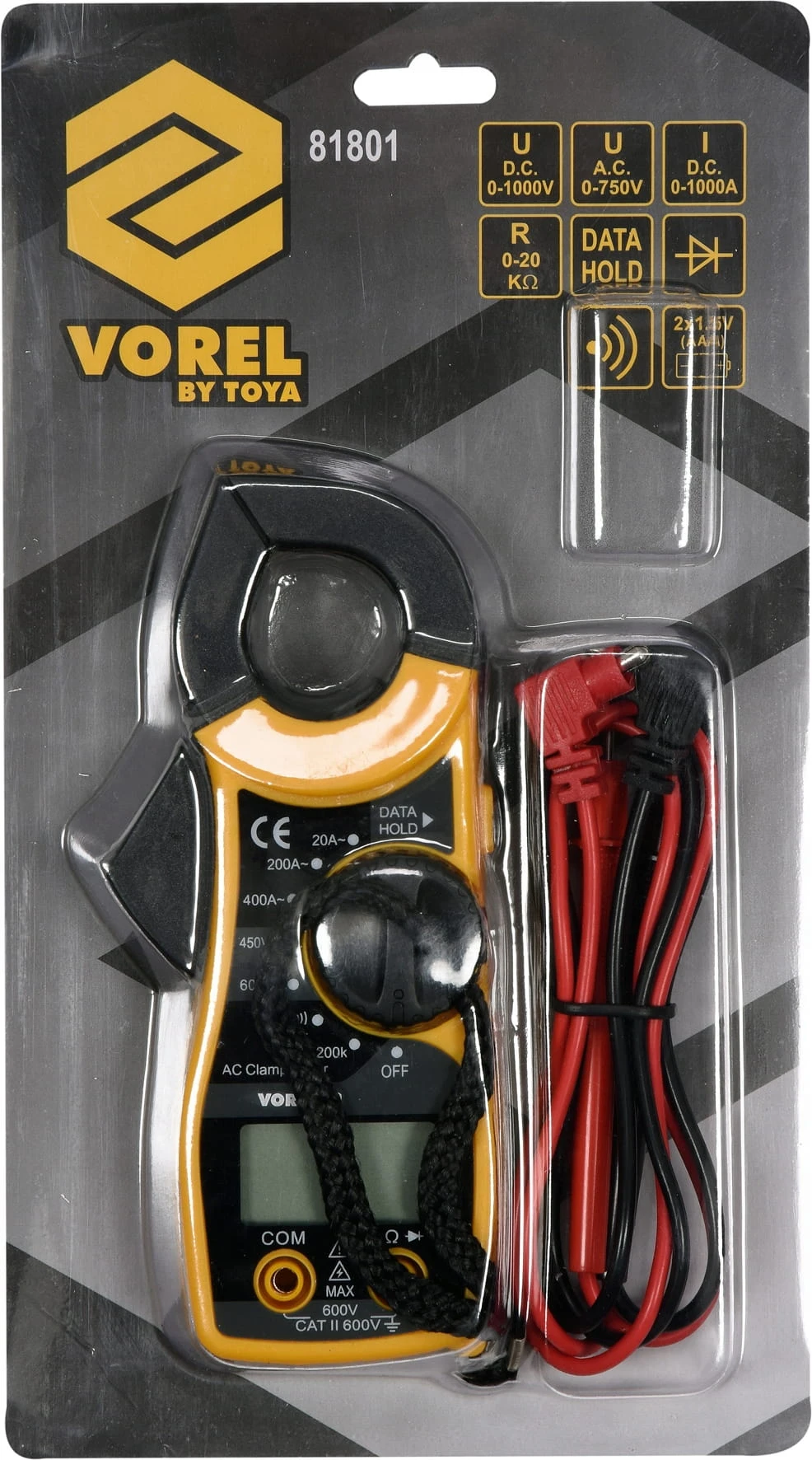

MIERNIK CĘGOWY VOREL

Numer katalogowy produktu: 81801 VOREL

Miernik cęgowy uniwersalny marki VOREL 81801 umożliwia wykonanie podstawowych pomiarów elektrycznych. W przypadku niektórych wielkości pomiarowych miernik potrafi sam dobrać zakres w zależności od wyniku pomiaru. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania. Metoda ta umożliwia również pomiar znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-450 V

pomiar napięcia stałego: D.C. 0-600 V

pomiar natężenia prądu przemiennego: A.C. 0-400 A

pomiar rezystancji: R 0-200 k?

test diody: IF 1 mA, UR 1 V

test ciągłości obwodu: 0-100 ?

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

dokładność pomiaru miernika 81801 dla tego zakresu to : ±(2,5% + 10), rozdzielczość 0,1 A

obliczenia błędu pomiaru wzór: (wynik pomiaru x 2,5%) + 10 x rozdzielczość

obliczenia: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,75 A*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 5,82 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 3,144 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81801 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100? (brak możliwości ustawienia miernika tylko na test diody)

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 ?

cęgi rozwierają się do 25 mm i umożliwiają pomiar pojedynczego przewodu o max. średnicy do 19 mm

konstrukcja z zabezpieczeniami przeciążeniowymi

w zestawie sondy pomiarowe

wskaźnik niskiego poziomu baterii

zasilanie: dwie baterie 1,5 V (AAA)

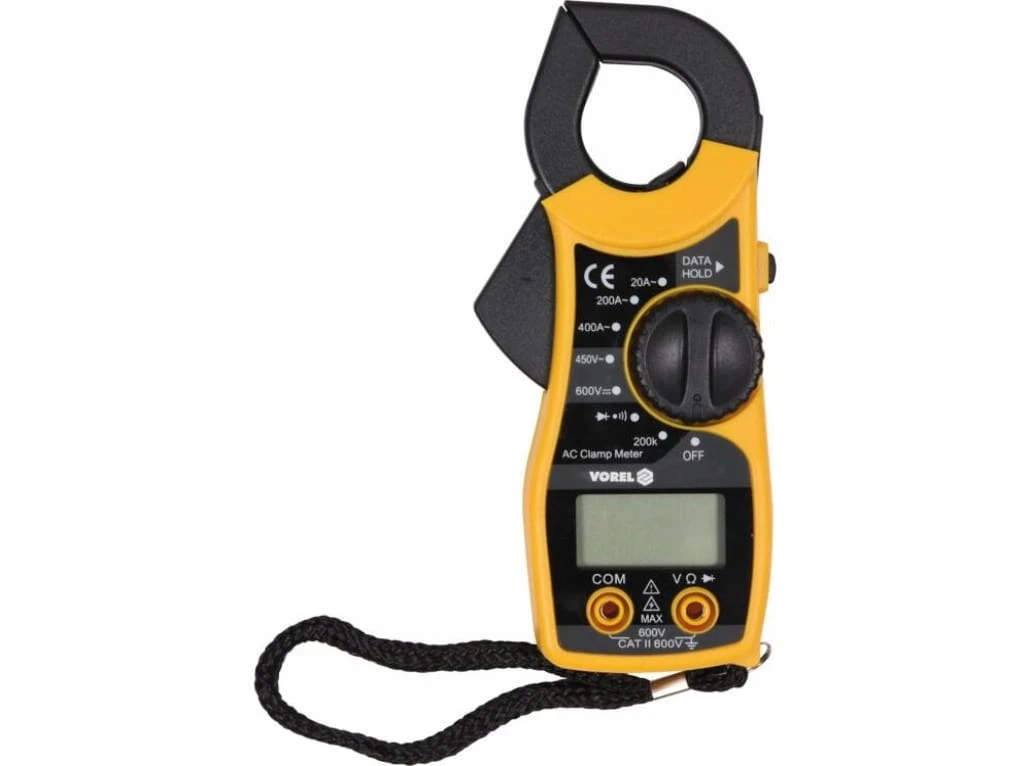

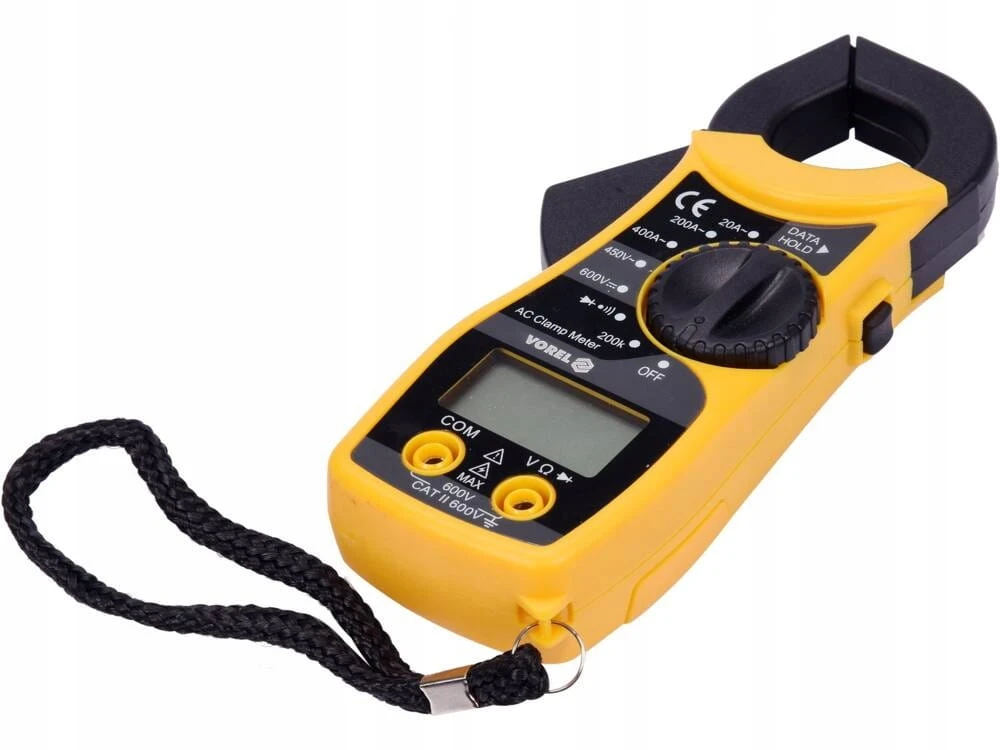

Opis wizualny:

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.

Numery użytkowe produktu:

81801, 94-002 NEO, YT-73090 YATO, YT-73091 YATO, 502 NAAP, 94-003 NEO, YT-73092 YATO, YT-73093 YATO
