MIERNIK CĘGOWY YATO

Numer katalogowy produktu: YT-73092 YATO

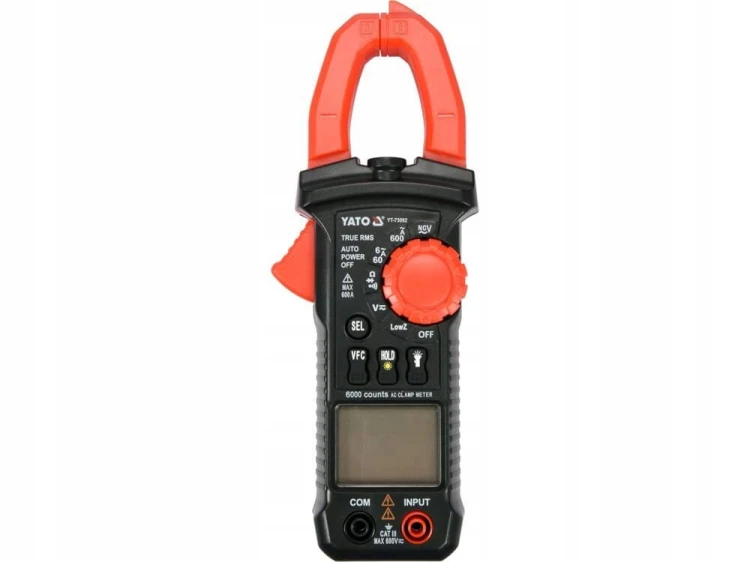

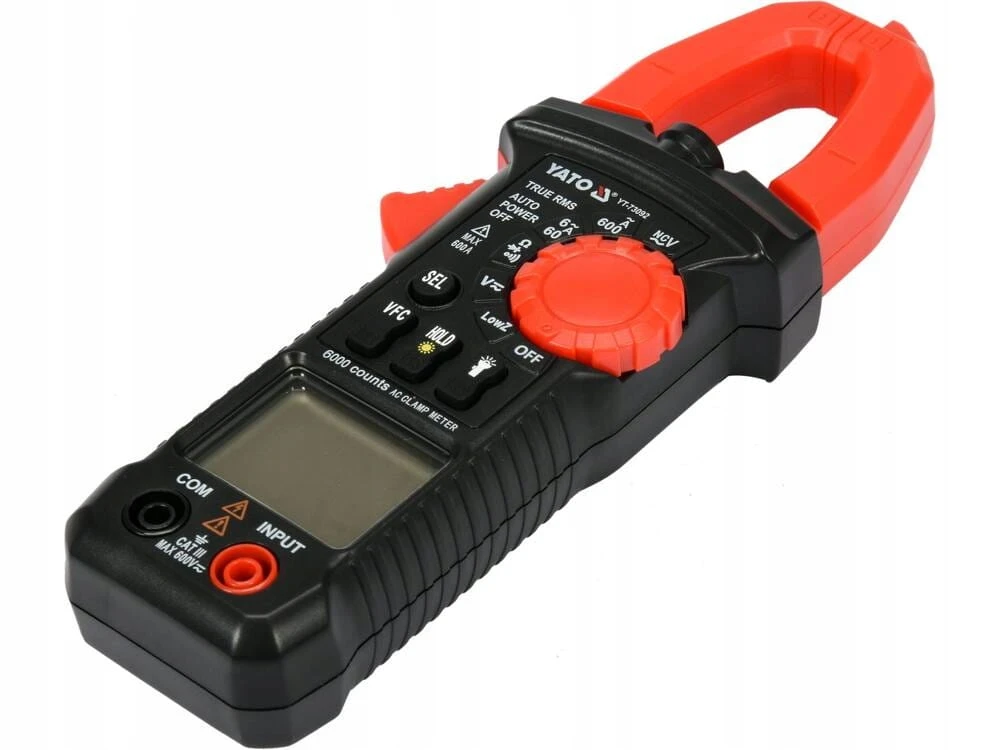

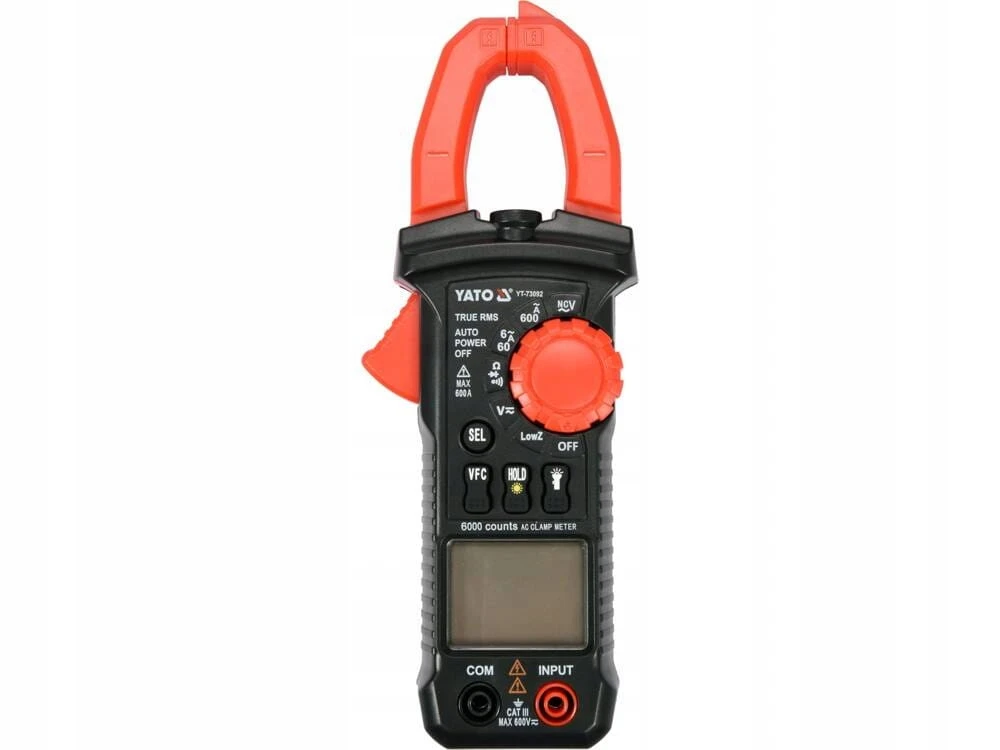

Miernik cęgowy uniwersalny YT-73092 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS + V.F.C. + LowZ

pomiar napięcia stałego: D.C. 0-600 V, LowZ

pomiar natężenia prądu przemiennego: A.C. 0-600 A, TRUE RMS + V.F.C.

pomiar rezystancji: 0-60 M?

test diody: IF 1 mA, UR 2.3 V

test ciągłości obwodu: 0-120 ?

Dodatkowe pomiary:

pomiar napięcia przemiennego w trybie niskiej impedancji: A.C. 0-600 V

pomiar napięcia stałego w trybie niskiej impedancji: D.C. 0-600 V

bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

dokładność pomiaru miernika YT-73092 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A

obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 10 x rozdzielczość

obliczenia: (30 x 2.5%) + 10 x 0.01 = 0,75 + 0,1 = 0,8 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 3,3 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,116 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.

NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy

LowZ - pomiar napięcia AC i DC w trybie niskiej impedancji. Zjawisko o potocznej nazwie ghost voltage może utrudnić diagnostykę sieci zasilania np. w budynkach przemysłowych. Polega ono na pojawieniu się napięcia na niepodłączonym przewodzie, w którym zaindukowało się napięcie od poprowadzonego tym samym kanałem podłączonego do sieci przewodu. Funkcja LowZ obniża impedancję gniazd pomiarowych miernika 10-cio krotnie w porównaniu do standardowego trybu pomiaru, wówczas miernik próbkując napięcie pobiera delikatnie wyższy prąd i tym samym rozładowuje nagromadzony w przewodzie ładunek. W efekcie otrzymujemy pomiar napięcia pozbawiony tzw ghost voltage.

V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

SEL - zmiana trybu pomiary np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwodu lub pomiar rezystancji

HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 5999

podświetlenie ekranu

podświetlenie pola pomiarowego cęgów

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 60 ?

możliwość włączenia testów diody i ciągłości obwodu osobno

cęgi rozwierają się do 26 mm i umożliwiają pomiar pojedynczego przewodu o max. średnicy do 18 mm

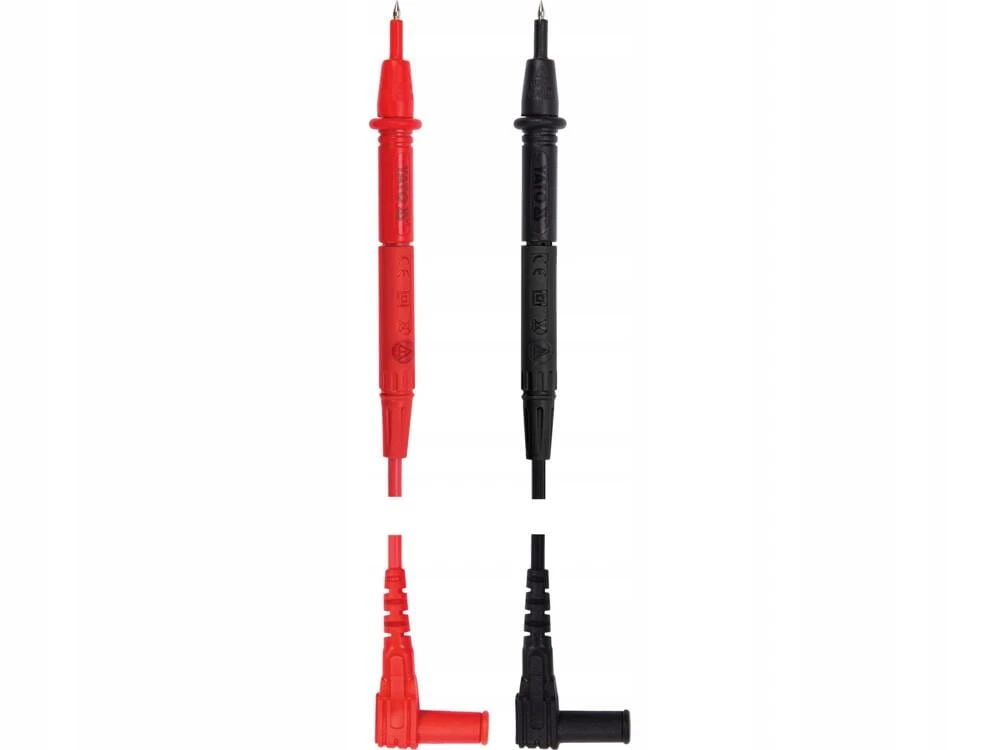

w zestawie sondy pomiarowe oraz pokrowiec

konstrukcja z zabezpieczeniami przeciążeniowymi

automatyczne wyłączenie się miernika po 15 minutach bezczynności

wskaźnik niskiego poziomu baterii

zasilanie: dwie baterie 1,5 V (AAA)

Opis wizualny:

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
