MIERNIK CYFROWY TRUE RMS Z AUTOMATYCZNYM ZAKRESEM LCD 9999

Numer katalogowy części: YT-73089 YATO

Najważniejsze informacje:

• Marka: Yato
• Seria: GRF
• Pomiar napięcia przemiennego: 0-750 V a.c.
• Pomiar napięcia stałego: 0-999.9 V d.c.
• Prąd przemienny: 0-9.999 A
• Prąd stały: 0-9.999 A
• Pomiar rezystancji: 0-9.999 M?
• Pomiar pojemności: 0-9.999 mF
• Pomiar częstotliwości: 0-9.999 MHz
• Pomiar współczynnika wypełnienia: 1 ÷ 99 %
• Test ciągłości obwodu: 0-50 ?
• Test przewodzenia: tak
• Test diody: tak
• Generator przebiegu prostokątnego: 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000 Hz
• TRUE RMS: tak
• Data Hold: tak
• Wymiary: 130x65x32 mm
• Materiał: ABS
• Rodzaj wyświetlacza: LCD
• Podświetlenie LED: tak
• Zakres wyświetlacza: 9999
• Sygnał dźwiękowy: tak
• Automatyczny zakres pomiaru: tak
• Częstotliwość próbkowania: 3 razy na sekundę
• Wyłączanie automatyczne: 15 min
• Funkcja latarki: nie
• Wskaźnik niskiego poziomu baterii: tak
• Zasilanie: bateryjne
• Rodzaj baterii: 2x1.5V; AAA
• Zakres temperatury pracy: 0~40 °C
• Wilgotność względna pracy Rh: <75 %
• Temperatura przechowywania: -10 ~ +50 °C
• Masa: 0.114 kg
• Zastosowanie: elektryczne
• Symbol: YT-73089

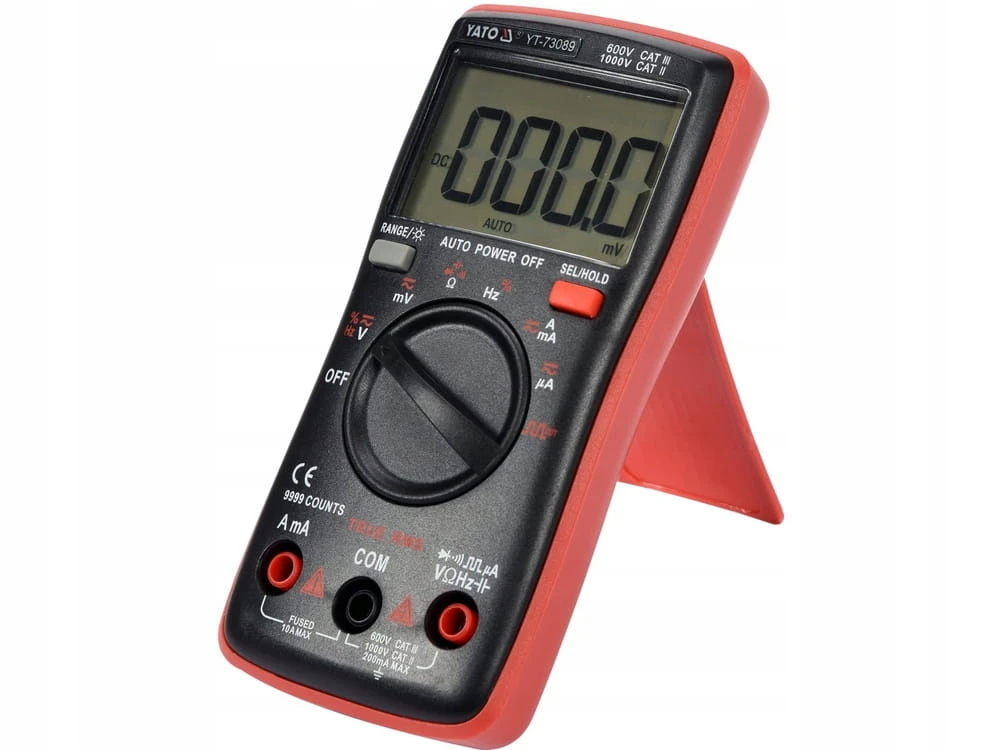

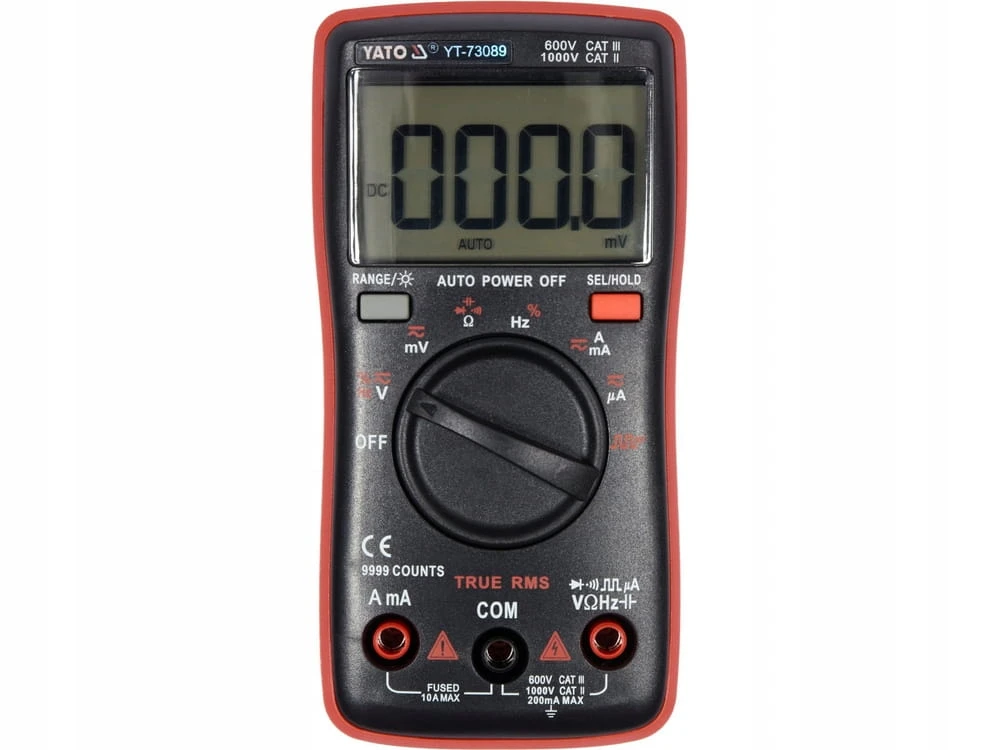

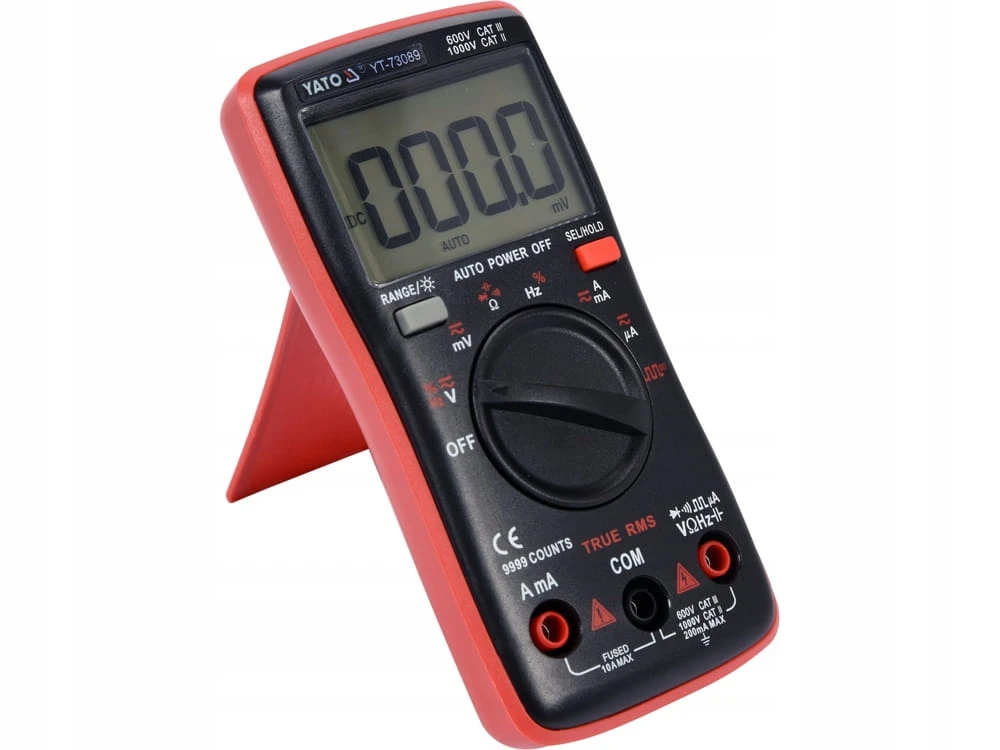

Miernik uniwersalny YT-73089 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Popularna obudowa, niewielkie wymiary oraz duży podświetlany wyświetlacz to połączenie wysokiej mobilności z wygodą pracy. Szybkość, dokładność i powtarzalność wskazań multimetr zawdzięcza nowoczesnej konstrukcji płytki sterującej oraz wysokiej jakości sondom pomiarowym, których rozmiar i precyzję docenią zarówno hobbiści jak i profesjonalni serwisanci. Generator sygnału fali prostokątnej pomoże np. w diagnostyce słuchawek czy głośników, a specjalny nastaw pomiaru natężenia prądu w mikroamperach umożliwi przetestowanie różnego rodzaju czujników np. czujników płomieni w urządzeniach HVAC. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS

pomiar napięcia stałego: D.C. 0-999,9 V

pomiar natężenia prądu przemiennego: A.C. 0-9,999 A, TRUE RMS

pomiar natężenia prądu stałego: D.C. 0-9,999 A

pomiar rezystancji: 0-9,999 M?

test diody: IF 5 mA, UR 3 V

test ciągłości obwodu: 0-50 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-9,999 mF

pomiar częstotliwości: 0-9,999 Mhz

pomiar współczynnika wypełnienia: 1-99%

generator przebiegu prostokątnego: 15 nastawów od 50 do 5000 Hz

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73096 dla tego zakresu to : ±(1,0% + 3), rozdzielczość 0.1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 3 x rozdzielczość

obliczenia: (235 x 1,0%) + 3 x 0.1 = 2,35 + 0,3 = 2,65 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 2,65 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,09 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.

Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej częstotliwości od 50 do 5000 Hz. Sygnał można wykorzystać np. diagnostyce głośników, czy sprawdzeniu torów małych częstotliwości w radiu

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu

SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC

DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

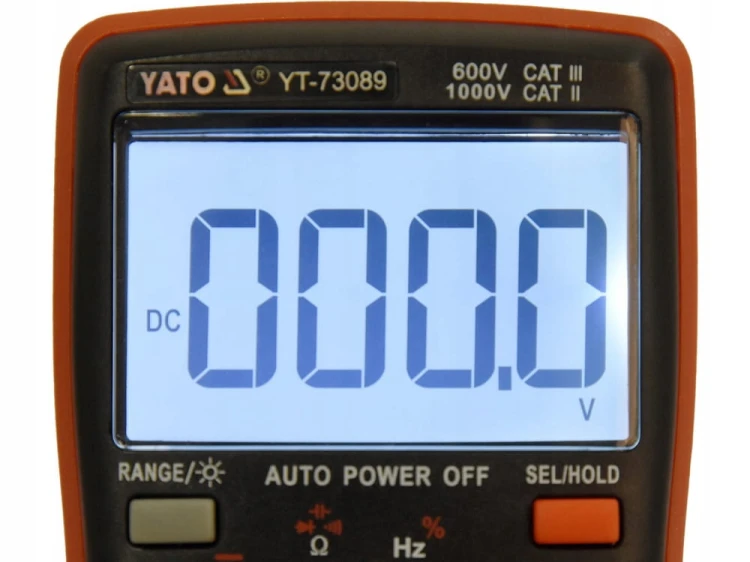

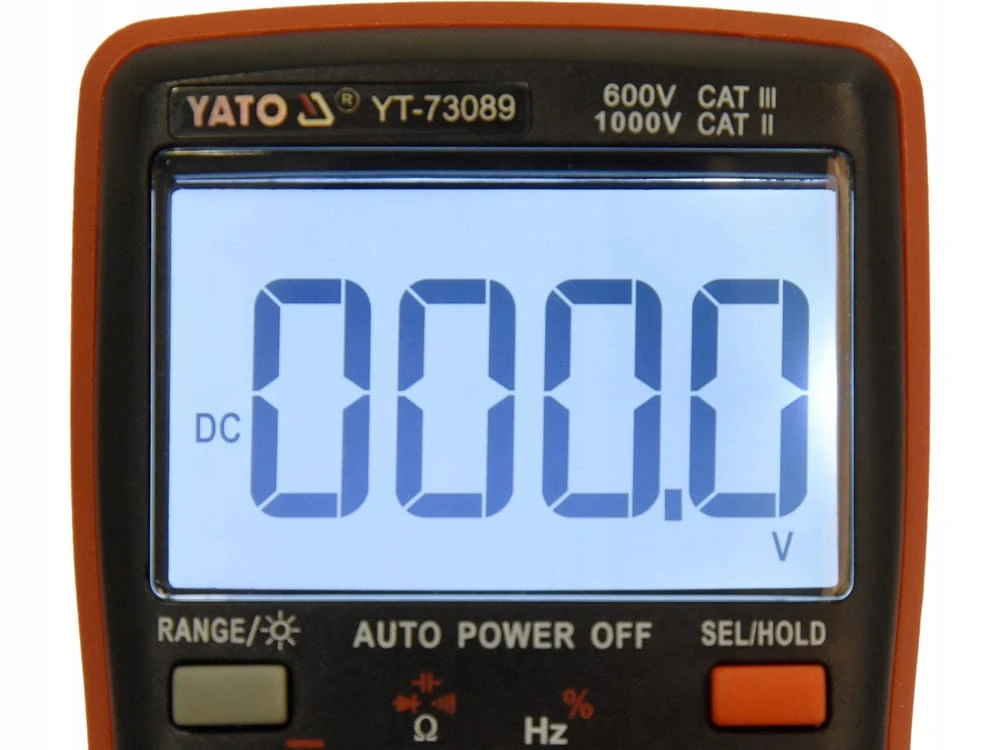

wyświetlacz LCD, maksymalny wyświetlany wynik: 9999

podświetlenie ekranu

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 ?

możliwość włączenia testów diody i ciągłości obwodu osobno

w zestawie sondy pomiarowe o długości 14,5 cm

długość przewodu wraz z sondami: 97 cm

średnica przewodu wraz z izolacją: 3,5 mm

konstrukcja z zabezpieczeniami przeciążeniowymi

obudowa z tworzywa ABS

automatyczne wyłączenie się miernika po 15 minutach bezczynności

możliwość wyłączenia trybu automatycznego wyłączenia urządzenia

wskaźnik niskiego poziomu baterii

zasilanie: dwie baterie 1.5 V (AAA)

Opis wizualny:

Numery użytkowe produktu:

YT-73089, 5906083072833
