MIERNIK CYFROWY UNIWERSALNY

Numer katalogowy części: 81784 VOREL

Najważniejsze informacje:

• Seria: GRF
• Pomiar napięcia przemiennego: 0-600 V a.c.
• Pomiar napięcia stałego: 0-600 V d.c.
• Prąd przemienny: 0-10 A
• Prąd stały: 0-10 A
• Pomiar rezystancji: 0-200 M?
• Pomiar pojemności: 0-20 µF
• Pomiar częstotliwości: 20 kHz
• Pomiar hFe tranzystora: PNP, NPN
• Pomiar temperatury: -40 ~ +400 °C
• Test ciągłości obwodu: 0-30 ?
• Test przewodzenia: tak
• Test diody: tak
• Materiał: ABS
• Wysokość cyfr: 25 mm
• Sygnał dźwiękowy: tak
• Wyłączanie automatyczne: tak
• Zastosowanie: elektryczne
• Symbol: 81784

Miernik uniwersalny 81784 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wbudowane dodatkowe gniazda pomiarowe ułatwiają pomiar m.in. kondensatorów i tranzystorów. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-600 V

pomiar napięcia stałego: D.C. 0-600 V

pomiar natężenia prądu przemiennego: A.C. 0-10 A

pomiar natężenia prądu stałego: D.C. 0-10 A

pomiar rezystancji: 0-200 M?

test diody: IF 1 mA, UR 2,8 V

test ciągłości obwodu: 0-30 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-20 µF

pomiar częstotliwości: 0-20 khz

pomiar temperatury: -40 do 400 °C

test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika 81784 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość

obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 7,82 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,08 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,26 A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81784 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 ?

automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30 ? (brak możliwości ustawienia miernika tylko na test diody)

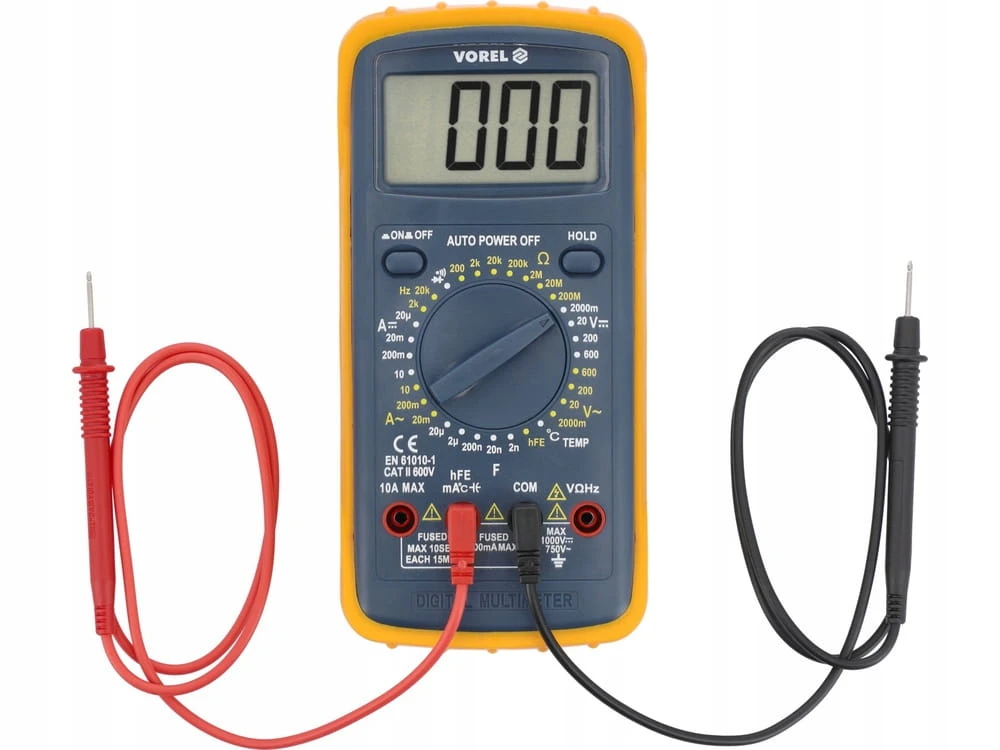

w zestawie sondy pomiarowe, sonda to pomiaru temperatury

konstrukcja z zabezpieczeniami przeciążeniowymi

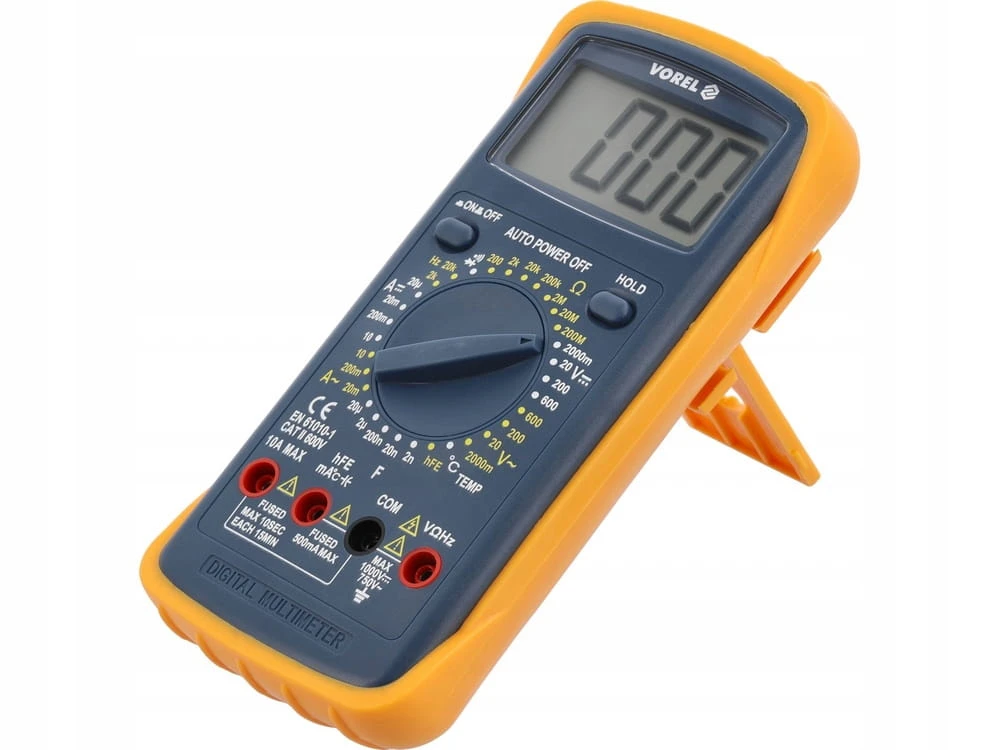

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

automatyczne wyłączenie się miernika

wskaźnik niskiego poziomu baterii

zasilanie: bateria 9 V (6F22)

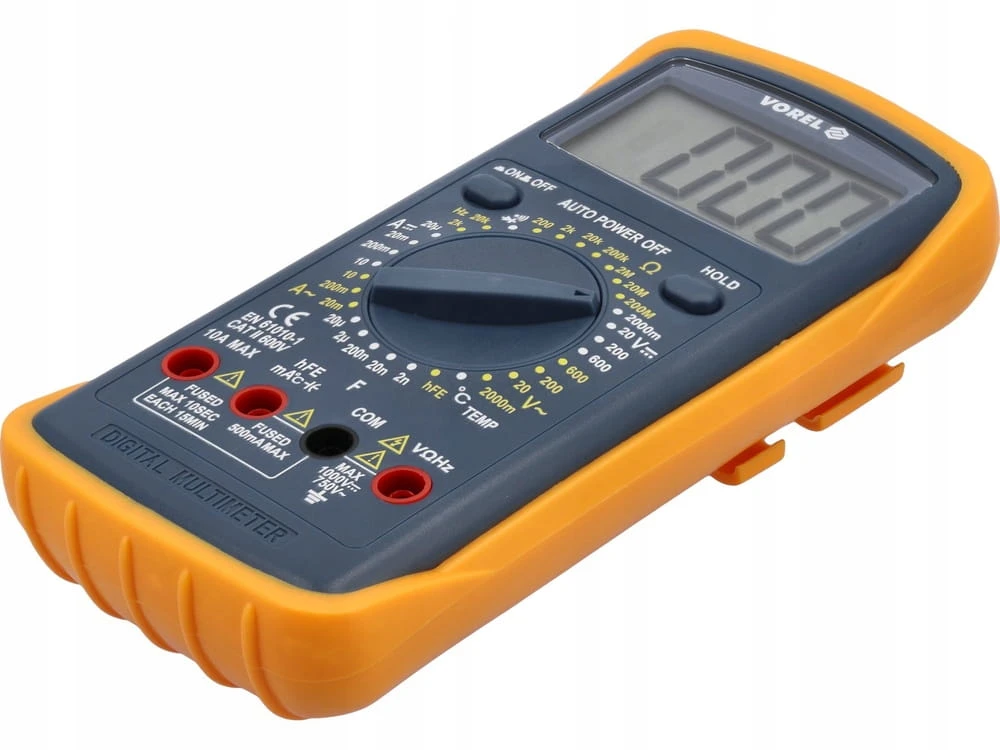

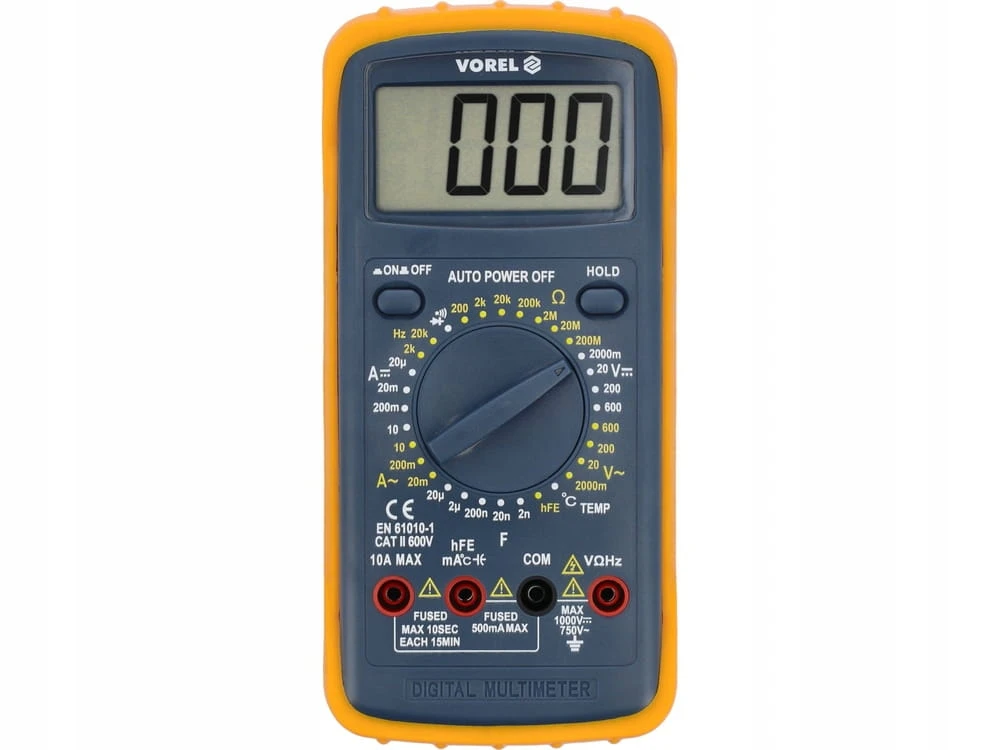

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
