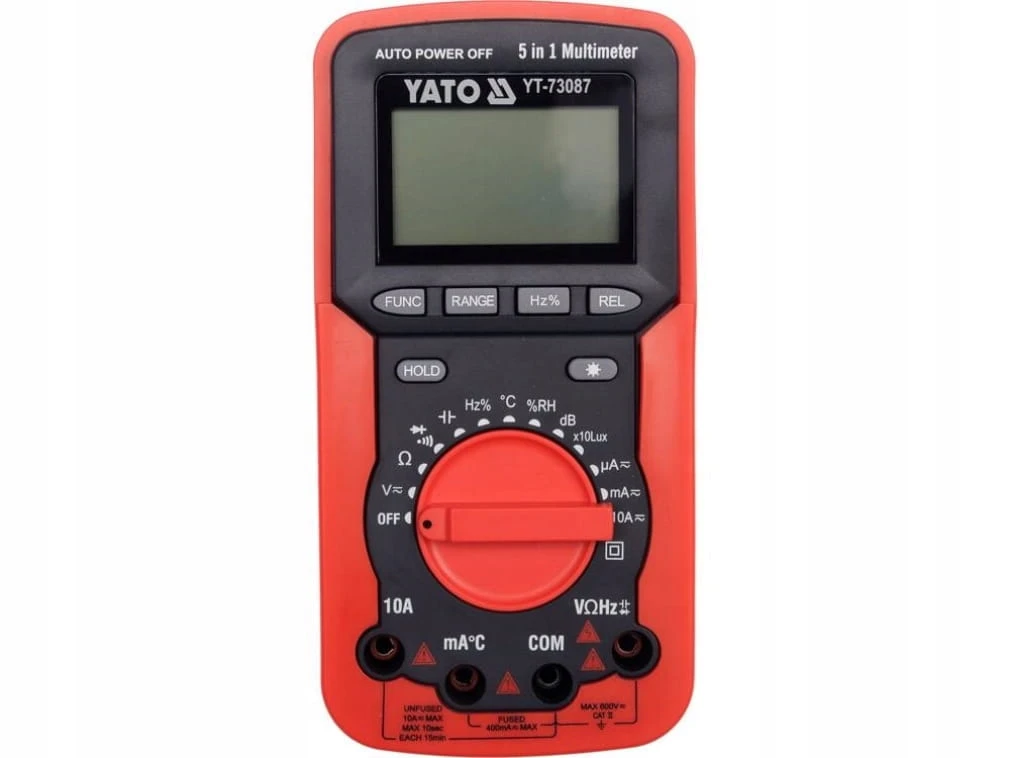

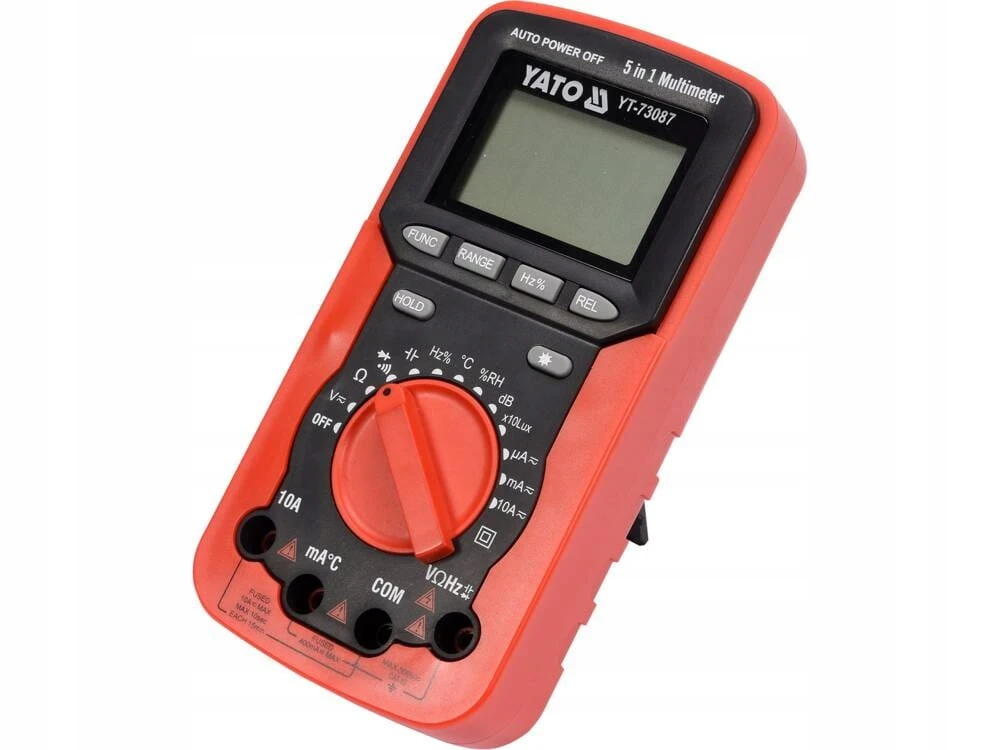

MULTIMETR / MIERNIK CYFROWY 5W1 YATO

Numer katalogowy produktu: YT-73087 YATO

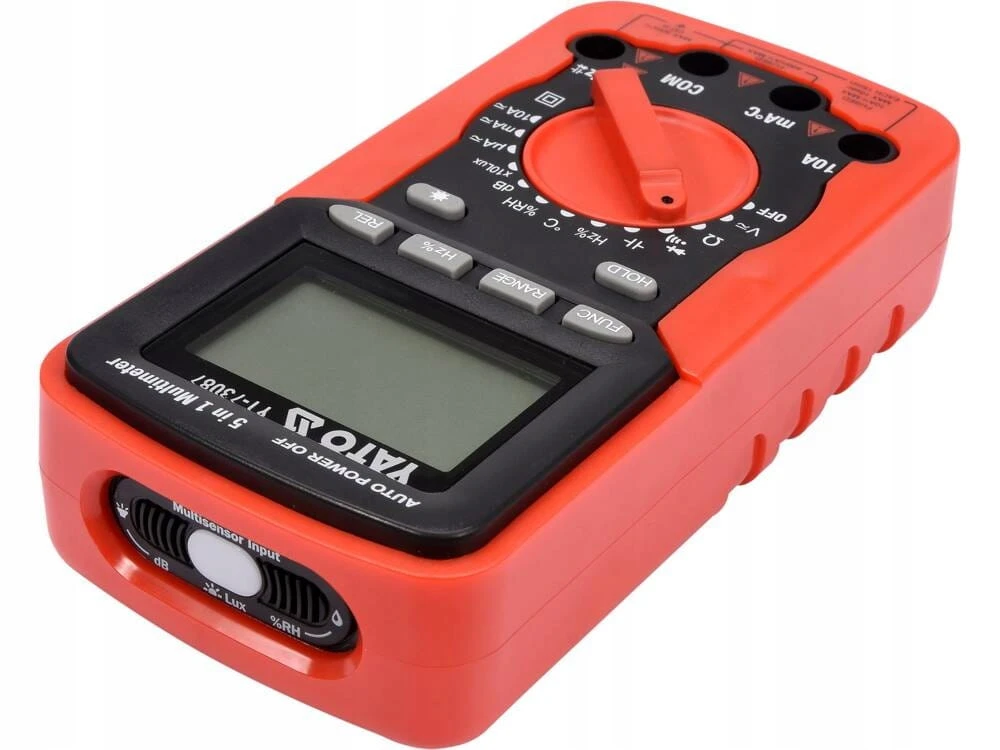

Miernik uniwersalny YT-73087 z automatycznym zakresem dla każdego pomiaru to produkt, który łączy ze sobą możliwości pięciu osobnych urządzeń. Oprócz wykonania podstawowych i zaawansowanych pomiarów elektrycznych, multimetr potrafi zmierzyć wilgotności powietrza, temperaturę otoczenia oraz np. cieczy czy przewodu za pomocą dołączonych do zestawu sond pomiarowych, natężenie dźwięku w decybelach oraz natężenie światła w luxach. Wszystkie te funkcje pozwalają ocenić jakość pracy urządzeń elektrycznych w znacznie większym stopniu, niż tradycyjne mierniki elektryczne. Możemy zbadać ilość światła generowanego przez żarówkę, sprawność systemu nagłośnienia. Możemy także sprawdzić, czy warunki są odpowiednie dla pracy urządzeń elektrycznych (wilgoć i temperatura).

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-300 V

pomiar napięcia stałego: D.C. 0-300 V

pomiar natężenia prądu przemiennego: A.C. 0-10 A

pomiar natężenia prądu stałego: D.C. 0-10 A

pomiar rezystancji: 0-40 M?

test diody: IF 1 mA, UR 1.5 V

test ciągłości obwodu: 0-50 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-100 µF

pomiar częstotliwości: 0-200 khz

pomiar temperatury: -20 do 1000°C

pomiar współczynnika wypełnienia: 5-95%

pomiar wilgotności względnej: 30-90% RH

pomiar natężenia dźwięku: 35-100 dB

pomiar natężenia światła: 0-40000 Lx

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73087 dla tego zakresu to : ±(1,0% + 5), rozdzielczość 0.1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 5 x rozdzielczość

obliczenia: (235 x 1.0%) + 5 x 0.1 = 2,35 + 0,5 = 2,85 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 2,85 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,34 A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73087 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu

FUNC - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwodu

REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia

HZ% - przycisk przy ustawieniu pokrętła w pozycji na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia/cyklu pracy

DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 3999

podświetlenie ekranu

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 ?

możliwość włączenia testów diody i ciągłości obwodu osobno

w zestawie sondy pomiarowe, sonda do pomiaru temperatury oraz pokrowiec

konstrukcja z zabezpieczeniami przeciążeniowymi

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

automatyczne wyłączenie się miernika

wskaźnik niskiego poziomu baterii

zasilanie: bateria 9 V (6F22)
