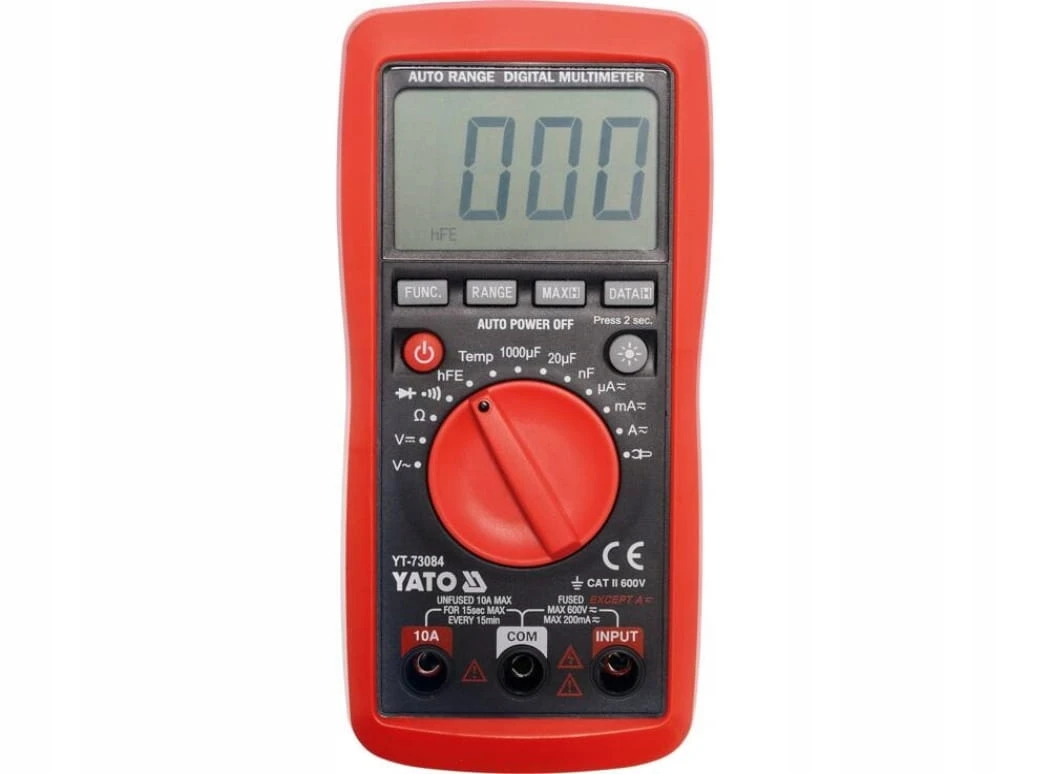

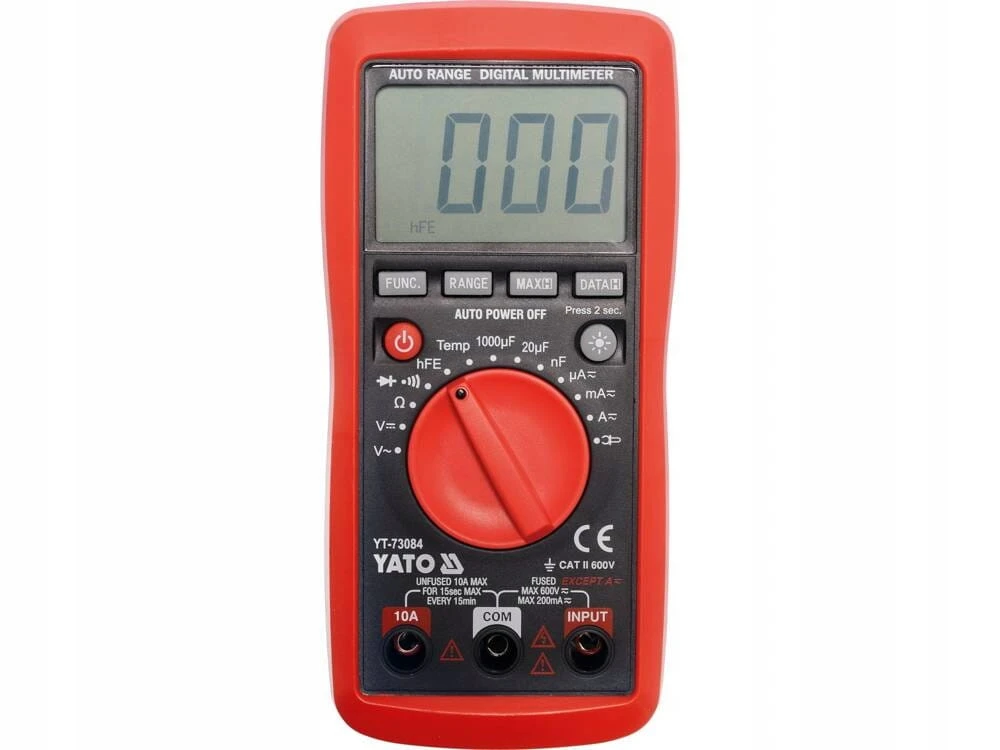

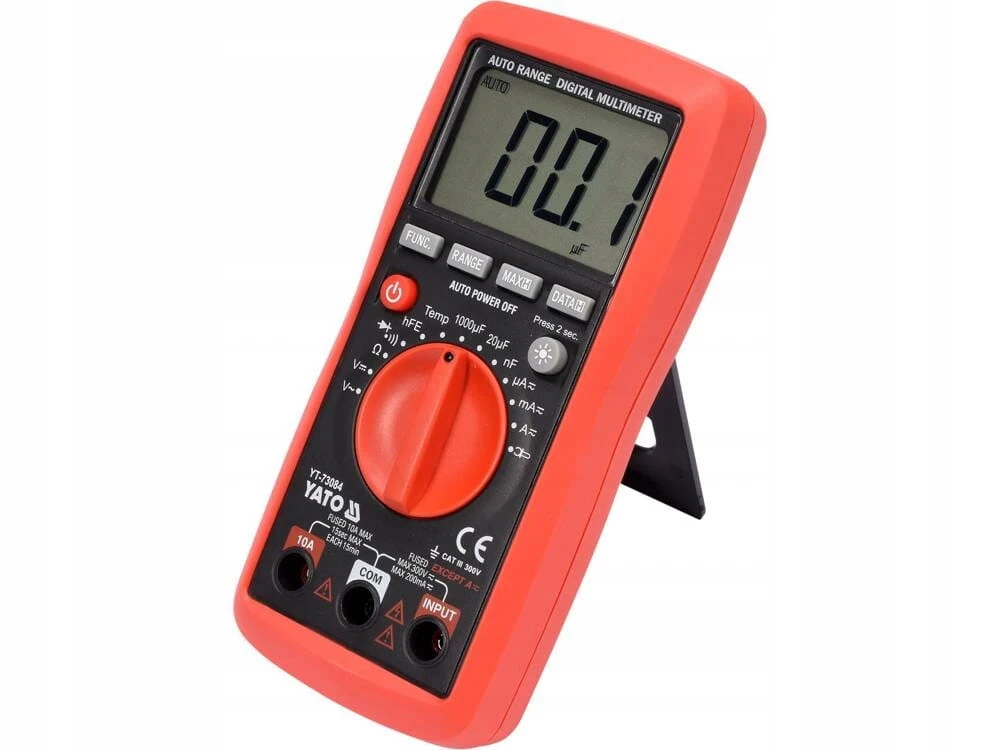

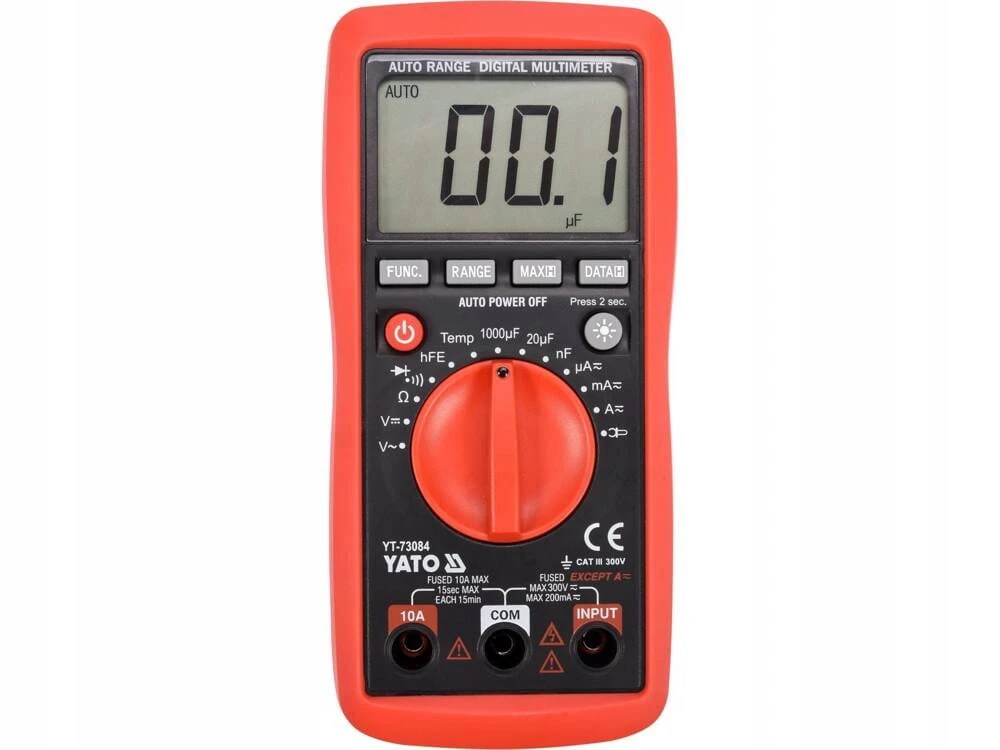

MULTIMETR/MIERNIK CYFROWY, AUTOMATYCZNY ZAKRES POMIARU YATO

Numer katalogowy produktu: YT-73084 YATO

Miernik uniwersalny YT-73084 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-300 V

pomiar napięcia stałego: D.C. 0-300 V

pomiar natężenia prądu przemiennego: A.C. 0-10 A

pomiar natężenia prądu stałego: D.C. 0-10 A

pomiar rezystancji: 0-20 M?

test diody: IF 1 mA, UR 1,7 V

test ciągłości obwodu: 0-100 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-1000 µF

pomiar temperatury: -20 do 1000°C

test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73084 dla tego zakresu to : ±(1,2% + 5), rozdzielczość 1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość

obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,34 A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73084 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu

FUNC. - zmiana trybu pomiaru np. zmiana testu diody na test ciągłości obwodu, zmiana pomiaru natężenia prądu z AC na DC

DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

MAX[H] - zachowanie na wyświetlaczu maksymalnej wartości z aktualnego pomiaru

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

podświetlenie ekranu

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 ?

możliwość włączenia testów diody i ciągłości obwodu osobno

w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora

konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10 A

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

automatyczne wyłączenie się miernika po 15 minutach

wskaźnik niskiego poziomu baterii

zasilanie: trzy baterie 1,5 V (AAA)

Opis wizualny:

Numery użytkowe produktu:

YT-73084, 128580107 TENGTOOLS, 128600111 LIMIT, 150.1495 KSTOOLS, 81773 VOREL, B.2192-1 CONDOR, BT122900 KSTOOLS, NE00841 ENERGY, YT-73080 YATO, YT-73081 YATO, YT-73085 YATO, YT-73086 YATO, YT-73087 YATO, YT-73097 YATO, 32192-1 CONDOR, 506 NAAP, 81774 VOREL, 81775 VOREL, 81784 3RG, 81784 VOREL, 94-001 NEO, 94W102 TOPEX, 94W104 TOPEX, 94W105 TOPEX, BT122910 KSTOOLS, S-UMM8 SATRA, YT-73077 YATO, YT-73082 YATO, YT-73083 YATO, YT-73088 YATO, YT-73089 YATO, YT-730893 YATO, YT-73094 YATO, YT-73096 YATO
