STACJA LUTOWNICZA NA GROT T12 Z WYŚWIETLACZEM LCD Z FUNKCJĄ AUTOSLEEP 75W

Numer katalogowy części: YT-82462 YATO

Najważniejsze informacje:

• Marka: Yato
• Seria: GRF
• Moc: 75 W
• Napięcie: 110-240 V a.c.
• Częstotliwość: 50-60 Hz
• Temperatura robocza: 90-480 °C
• Stabilność temperatury: ±2 °C
• Typ grotu: T12-JL02, T12-BCM2, T12-K, T2-D16
• Czas nagrzewania: 6 s
• Funkcje: stabilizacji temperatury, kalibracji temperatury (zakres -99 ~ +99°C), hibernacji urządzenia, automatycznego wyłączenia
• Pamięć nastawu temperatury: x3
• Bezpiecznik: 6 A / 250 V, typ F6AL250V
• Wyłącznik: tak
• Wyłączanie automatyczne: 20~999 s
• Rodzaj wyświetlacza: LCD
• Napięcie zasilające lutownicę: 24 V d.c.
• Napięcie grot - masa: ? 2 mV
• Rezystancja grot - masa: ? 2 ?
• Długość przewodu: 1.05 m
• Klasa izolacji elektrycznej: I
• Masa: 0.47 kg
• Zawartość zestawu: stacja lutownicza, grot lutowniczy x4 (T12-ILS, T12-JL02, T12-BCM2, T12-K), podstawka pod kolbę z kieszonką na czyścik do grotów z mosiężnych wiórów,
• Zawartość zestawu cd.: gumowy uchwyt do szybkiej wymiany rozgrzanych grotów
• Symbol: YT-82462

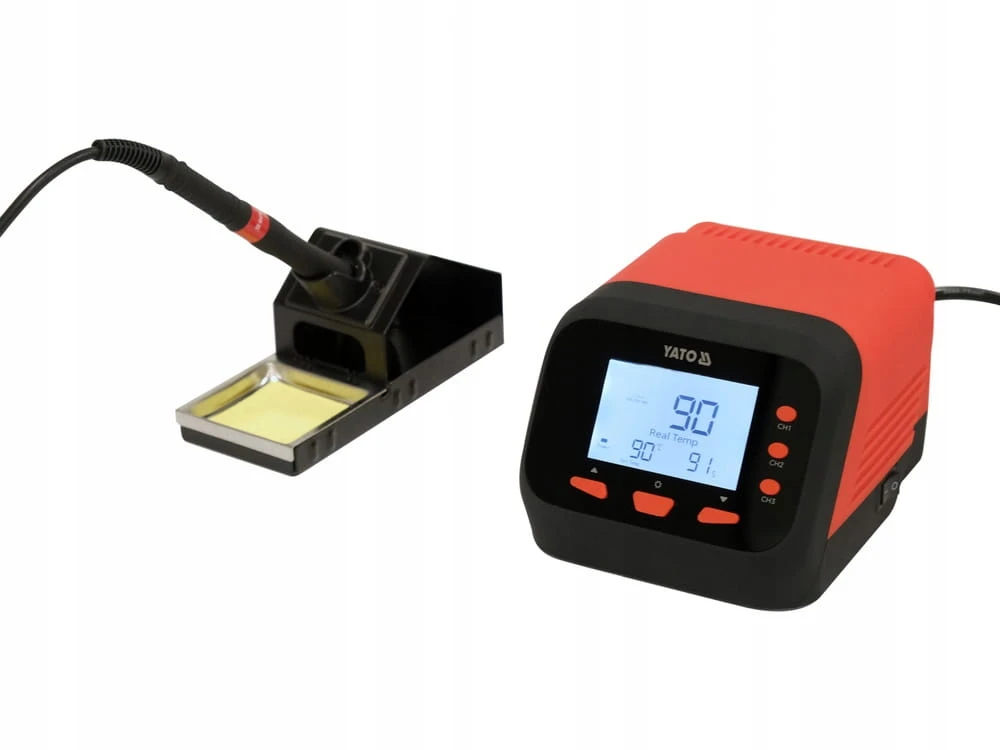

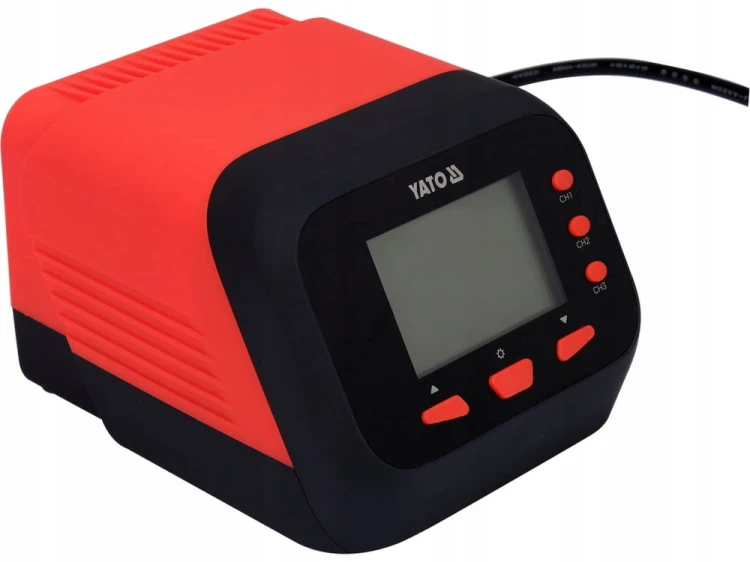

Stacja lutownicza YT-82462 z wyświetlaczem LCD, regulacją i kalibracją temperatury, funkcją auto sleep oraz z trzema kanałami pamięci. Współpracuje z grotami typu T12. Groty T12 to połączenie zatopionego w ceramice drutu oporowego, czujnika temperatury oraz wysokiej jakości końcówki lutowniczej. Zintegrowana konstrukcja grotu umożliwia ekspresowe nagrzewanie oraz bardzo szybkie działanie stabilizacji temperatury.

Rozgrzanie grotu do temperatury 350°C trwa zaledwie 6 sekund. Kolba lutownicza pozwala na szybką wymianę grotów, jest bardzo przyjemna w dotyku i wyróżnia się jedną z najniższych odległości chwytu rączki od miejsca lutowania, co przydaje się podczas precyzyjnych prac.

moc: 75W

napięcie robocze grzałki: 24V

zakres temperatur: 90 - 480°C

dokładność temperatury: +- 2°C

stabilizacja temperatury

kalibracja temperatury

regulowana funkcja auto sleep: od 20 do 999 sekund

przycisk on-off z przodu

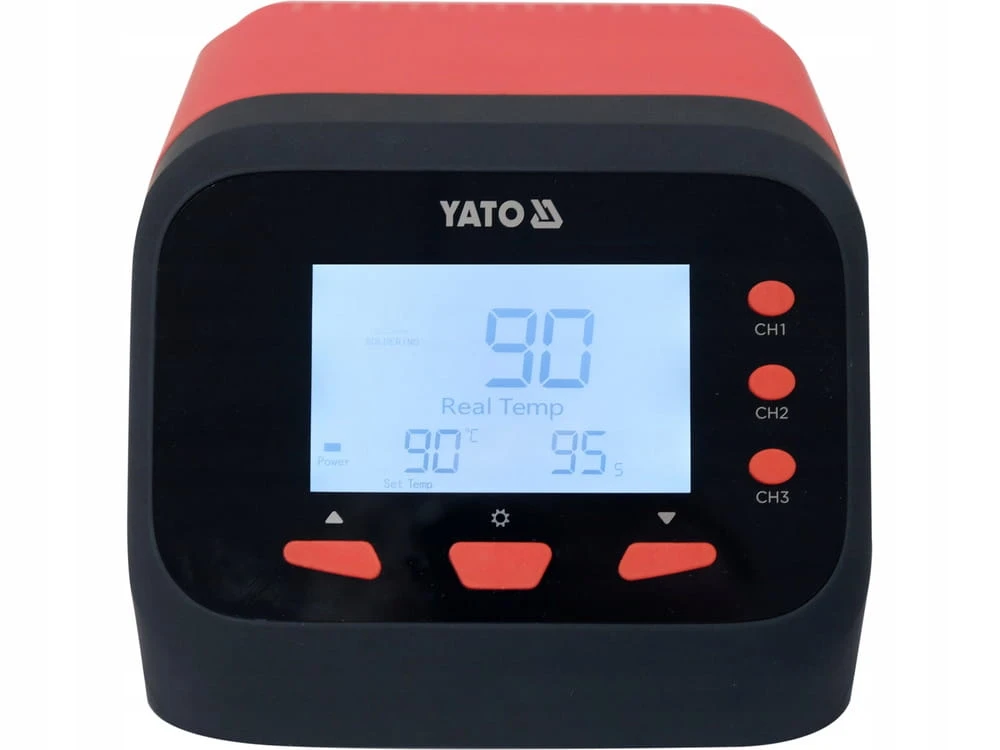

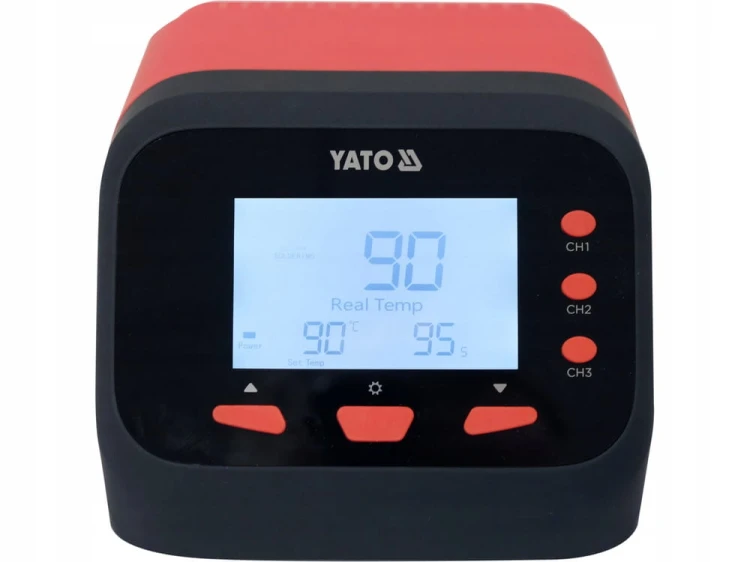

Wyświetlacz LCD informuje nas o:

zadanej, a następnie realnej temperaturze grotu

aktualnie wykorzystywanej mocy urządzenia w formie bar grafu

licznika dla funkcji auto sleep

ustawieniach funkcji kalibracji temperatury

ustawieniach funkcji auto sleep

przejściu urządzenia w tryb auto sleep

wyłączeniu urządzenia przyciskiem na przednim panelu

Kolba lutownicza:

typ grotu: T12

szybka wymiana grotu

niewielka odległość chwytu rączki od miejsca lutowania: grot wystaje zaledwie 45 mm

odporny na wysokie temperatury elastyczny przewód

długość przewodu: 1,05 m

waga kolby z grotem + przewód: około 65 g

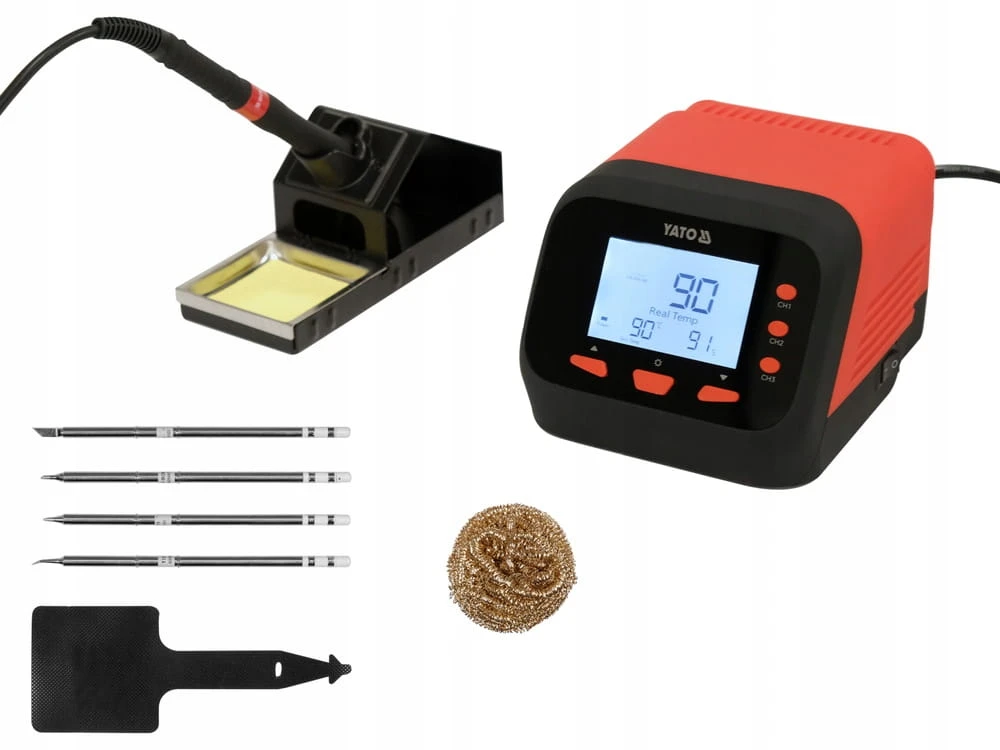

Akcesoria w zestawie:

cztery groty lutownicze: T12-ILS, T12-JL02, T12-BCM2, T12-K

podstawka pod kolbę z kieszonką na czyścik do grotów z mosiężnych wiórów

gumowy uchwyt do szybkiej wymiany rozgrzanych grotów

Groty T12, mocne strony:

Jedną z największych zalet grotów o zintegrowanej konstrukcji jest wyeliminowanie problemu rezystancji powietrznej pomiędzy końcówką lutowniczą, a czujnikiem temperatury. Czujnik temperatury w grotach typu T12 jest połączony szeregowo z grzałką* i jest umiejscowiony w końcówce lutowniczej jak najbliżej jej czubka. Tym samym każda zmiana temperatury, np. podczas lutowania dużych elementów, jest niemal natychmiastowo odczytywana przez funkcję stabilizacji temperatury, która to w czasie rzeczywistym dostosuje moc urządzenia do utrzymania zadanej nastawy.**

Kolejną, docenianą przez wielu użytkowników zaletą jest szybkość zmiany końcówki lutowniczej, a nawet możliwość jej wymiany bez konieczności czekania na ostudzenie się grotu. W tym celu wystarczy przy użyciu materiału odpornego na wysoką temperaturę chwycić za rozgrzany grot i wysunąć go z kolby lutowniczej.

Opis funkcji:

Stabilizacja temperatury umożliwia utrzymanie zadanej temperatury grota w różnych warunkach zapotrzebowania ciepła na wykonanie prawidłowego połączenia lutowniczego. Grot w zależności od wielkości lutowanego elementu i pola lutowniczego oddaje mniej lub więcej ciepła. Urządzenie za pomocą wbudowanego czujnika temperatury grotu na bieżąco odczytuje jego realną wartość i porównuje do zadanej, następnie w zależności od potrzeb zwiększa lub zmniejsza pobór mocy aby utrzymać zadaną temperaturę.

Kalibracja temperatury umożliwia skalibrowanie wbudowanego w grot czujnika temperatury. W zależności od jakości, rozmiaru i stopnia zużycia grotu wymagający użytkownik z pomocą urządzenia mierzącego temperaturę może samodzielnie skalibrować czujnik. Prawidłowy odczyt nie tylko pozytywnie wpływa na stabilizację temperatury, ale pomaga doświadczonemu użytkownikowi uniknąć błędów, np. przegrzania połączenia w płytkach PCB.

Auto sleep / hibernacja urządzenia umożliwia przejście stacji w tryb czuwania. Dzięki temu unikamy niepotrzebnego grzania grotu, co znacznie przedłuża jego żywotność.

Pamięć ustawień umożliwia zapisanie ulubionych nastawów temperatury do trzech kanałów pamięci. Po zapisaniu, operator w szybki sposób ma możliwość przejścia na zapisane wcześniej nastawy.

UWAGA

*Czujnik temperatury w grotach T12 połączony jest w szeregu z drutem oporowym/grzałką. Komunikacja z układem sterującym odbywa się za pomocą przewodów zasilających grzałkę. Zazwyczaj w tego typu konstrukcjach specjalny układ sterujący na niecałą milisekundę odcina zasilanie grzałki, odczytuje temperaturę końcówki grotu oraz na bieżąco dostosowuje parametry poboru mocy w zależności od potrzeby. Jest to proces cykliczny i nie zauważalny podczas normalnej pracy, a jego efektem jest stabilizacja temperatury końcówki grotu.

**Dla porównania stabilizacja temperatury w urządzeniach o konstrukcji kolby z grzałką i nasuwanym na niej grotem jest opóźniona o wpływ rezystancji powietrznej. Powietrze w wolnej przestrzeni pomiędzy grotem a grzałką również musi się nagrzać lub schłodzić, co dodatkowo wydłuża reakcję wbudowanego w grzałce czujnika temperatury. Stabilizacja, zwłaszcza w starszych konstrukcjach gdzie czujnik temperatury wbudowany był w środek elementu grzejnego, działała powoli. Nowoczesne kolby np na groty 900M, takie jak w urządzeniach YT-82456, YT-82458 oraz YT-82459, posiadają grzałki nowej generacji o specjalnym kształcie i z czujnikiem temperatury zlokalizowanym na jej końcu. Tym samym, grot dobrze przylega do grzałki, a wpływ rezystancji powietrznej na funkcję stabilizacji ograniczony jest do minimum.

Ostrzeżenia dotyczące użytkowania:

Uwaga! W trakcie pracy stosować środki ochrony osobistej.

Numery użytkowe produktu:

YT-82462, 5906083093883
