WIELOFUNKCYJNY MIERNIK CYFROWY TRUE RMS Z AUTOMATYCZNYM ZAKRESEM

Numer katalogowy części: YT-73085 YATO

Najważniejsze informacje:

• Marka: Yato
• Seria: GRF
• Pomiar napięcia przemiennego: 0-600 V a.c.
• Pomiar napięcia stałego: 0-600 V d.c.
• Prąd przemienny: 0-20 A
• Prąd stały: 0-20 A
• Pomiar rezystancji: 0-20 M?
• Pomiar pojemności: 0-60 mF
• Pomiar częstotliwości: 0-60 MHz
• Pomiar hFe tranzystora: PNP, NPN
• Pomiar temperatury: -40 ~ +1370 °C
• Pomiar współczynnika wypełnienia: 0.1 ÷ 99 %
• Test ciągłości obwodu: 0-100 ?
• Test przewodzenia: tak
• Test diody: tak
• Wartość minimalna pomiaru: tak
• Wartość maksymalna pomiaru: tak
• TRUE RMS: tak
• Data Hold: tak
• Wymiary: 188x86x44 mm
• Materiał: ABS
• Rodzaj wyświetlacza: LCD
• Podświetlenie LED: tak
• Zakres wyświetlacza: 5999
• Sygnał dźwiękowy: tak
• Automatyczny zakres pomiaru: tak
• Częstotliwość próbkowania: 2 razy na sekundę
• Wyłączanie automatyczne: 15 min
• Zaczep magnetyczny: tak
• Bezpiecznik: 600V / 10A, 600V / 400mA
• Zasilanie: bateryjne
• Rodzaj baterii: 9V; 6F22
• Zakres temperatury pracy: 0~40 °C
• Temperatura przechowywania: -10 ~ +50 °C
• Masa: 0.30 kg
• Zastosowanie: elektryczne
• Możliwość podłączenia: YT-73090
• Symbol: YT-73085

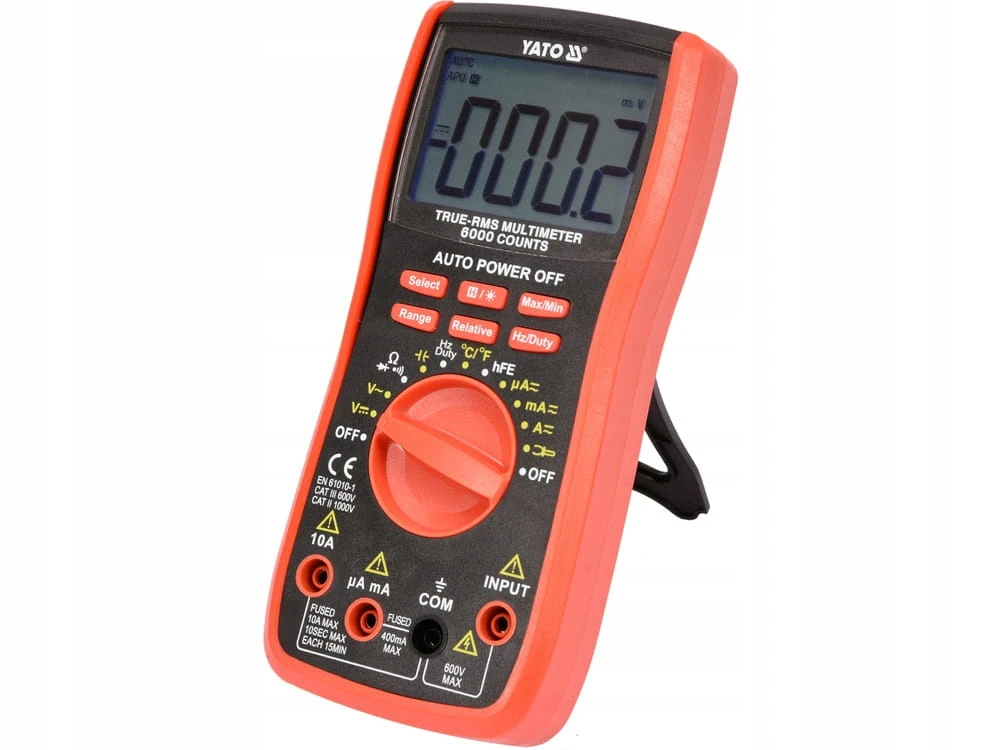

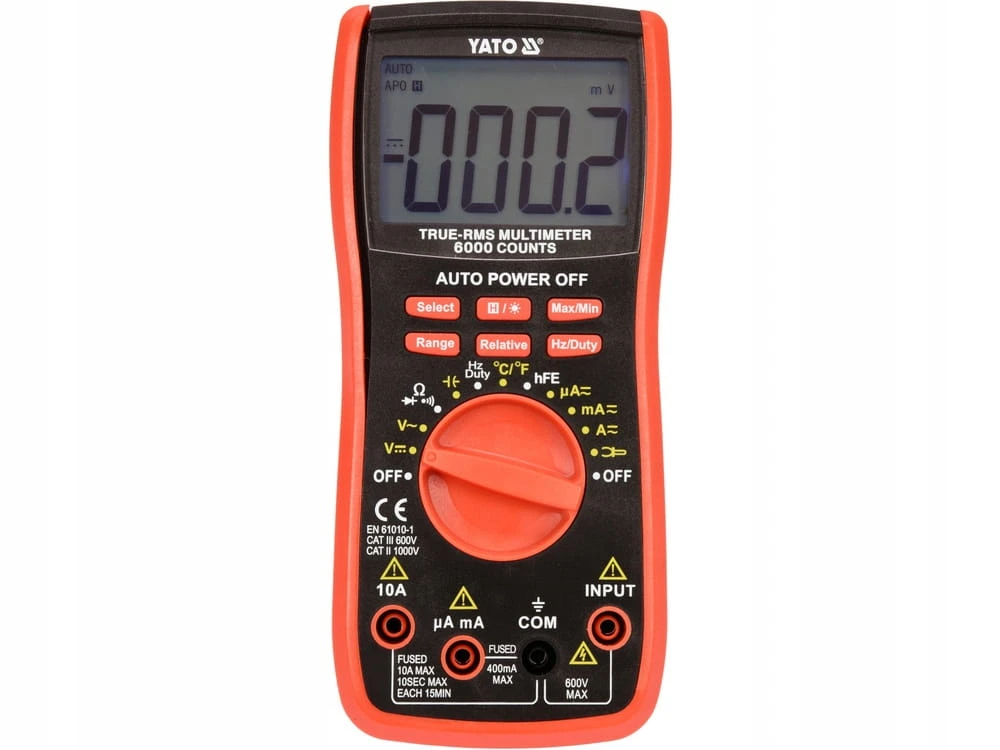

Miernik uniwersalny YT-73085 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Oprócz szybkości działania jego niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS

pomiar napięcia stałego: D.C. 0-600 V

pomiar natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS

pomiar natężenia prądu stałego: D.C. 0-10 A

pomiar rezystancji: 0-60 M?

test diody: IF 0.8 mA, UR 3.3 V

test ciągłości obwodu: 0-100 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-60 mF

pomiar częstotliwości: 0-10 Mhz

pomiar temperatury: -40 do 1370°C

pomiar współczynnika wypełnienia: 0,1-99%

test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73085 dla tego zakresu to : ±(1% + 8), rozdzielczość 0.1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 8 x rozdzielczość

obliczenia: (235 x 1%) + 8 x 0.1 = 2,35 + 0,8 = 3,15 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,15 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,3 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu

SELECT - zmiana trybu pomiaru np. zmiana z pomiaru rezystancji na test diody lub test ciągłości obwodu

RELATIVE - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia

HZ/Duty - przycisk przy ustawieniu pokrętła w pozycji na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia/cyklu pracy

DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 5999

podświetlenie ekranu

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 ?

możliwość włączenia testów diody i ciągłości obwodu osobno

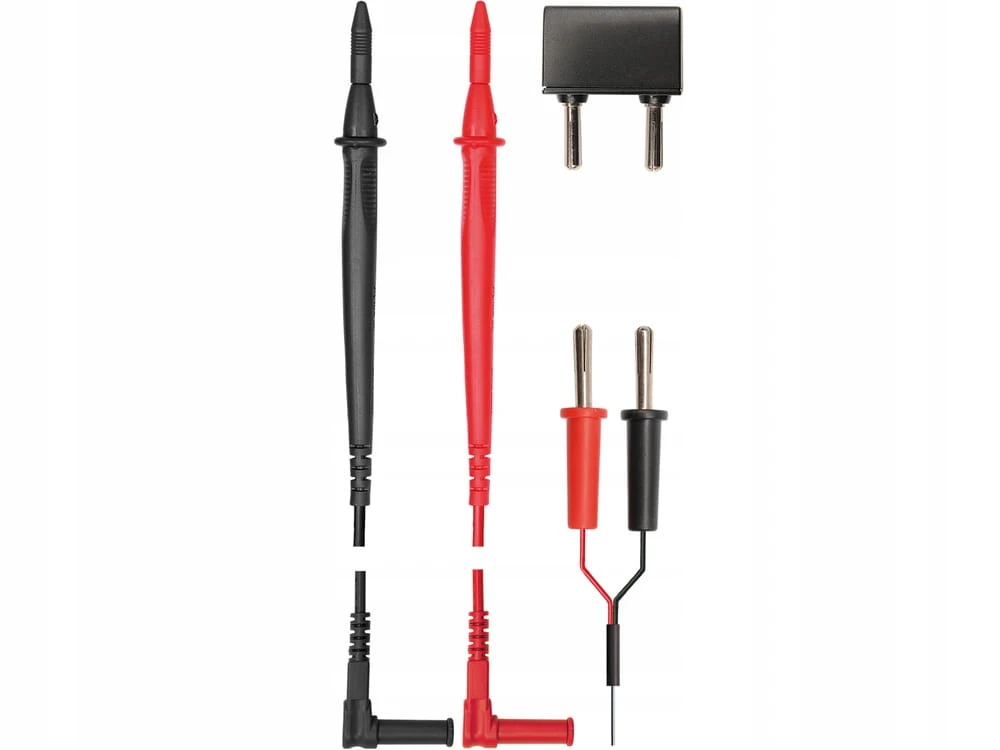

w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora

konstrukcja z zabezpieczeniami przeciążeniowymi

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

magnetyczna zawieszka umożliwia przymocowanie miernika do metalowej powierzchni takiej jak np. maska samochodu.

automatyczne wyłączenie się miernika po 15 minutach

wskaźnik niskiego poziomu baterii

zasilanie: bateria 9 V (6F22)

Opis wizualny:

Numery użytkowe produktu:

YT-73085, 5906083042553
