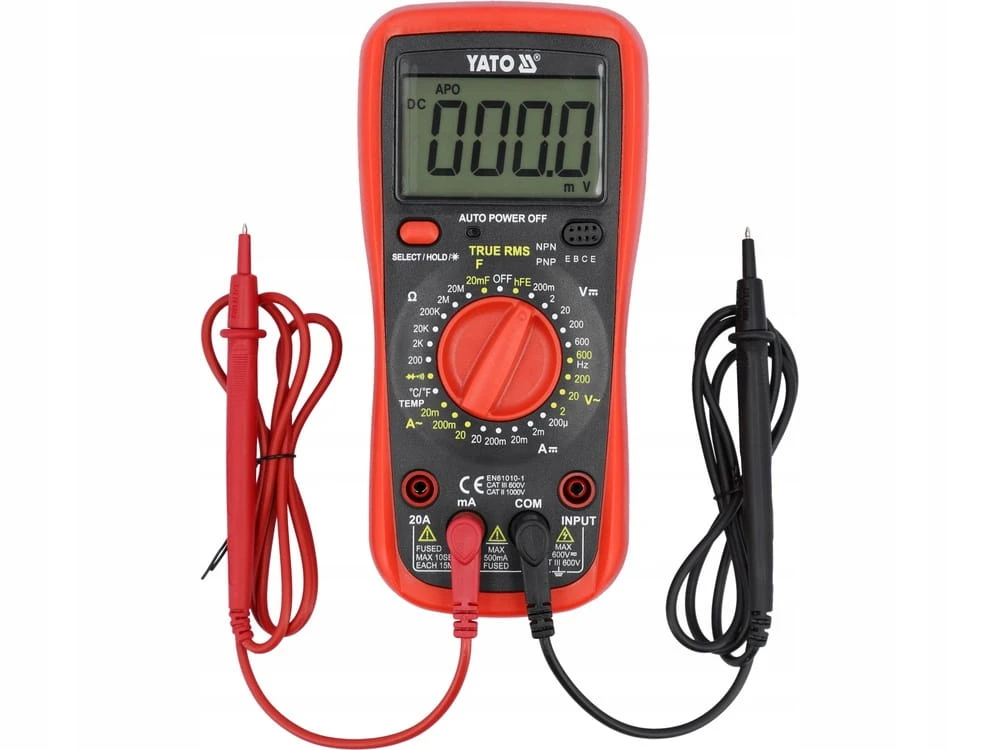

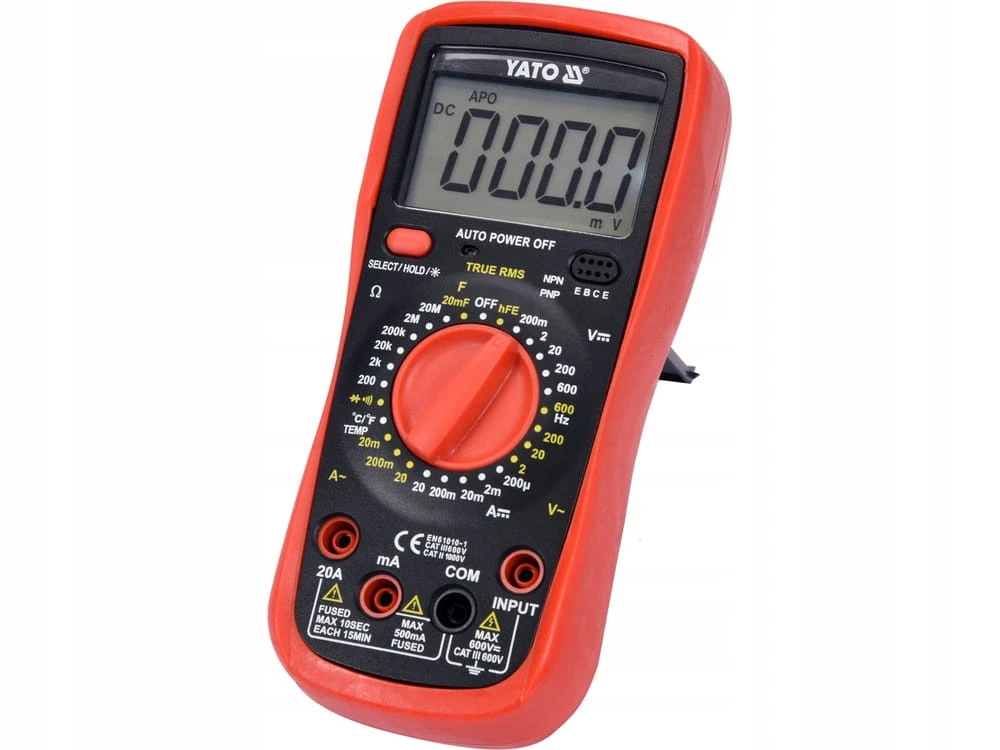

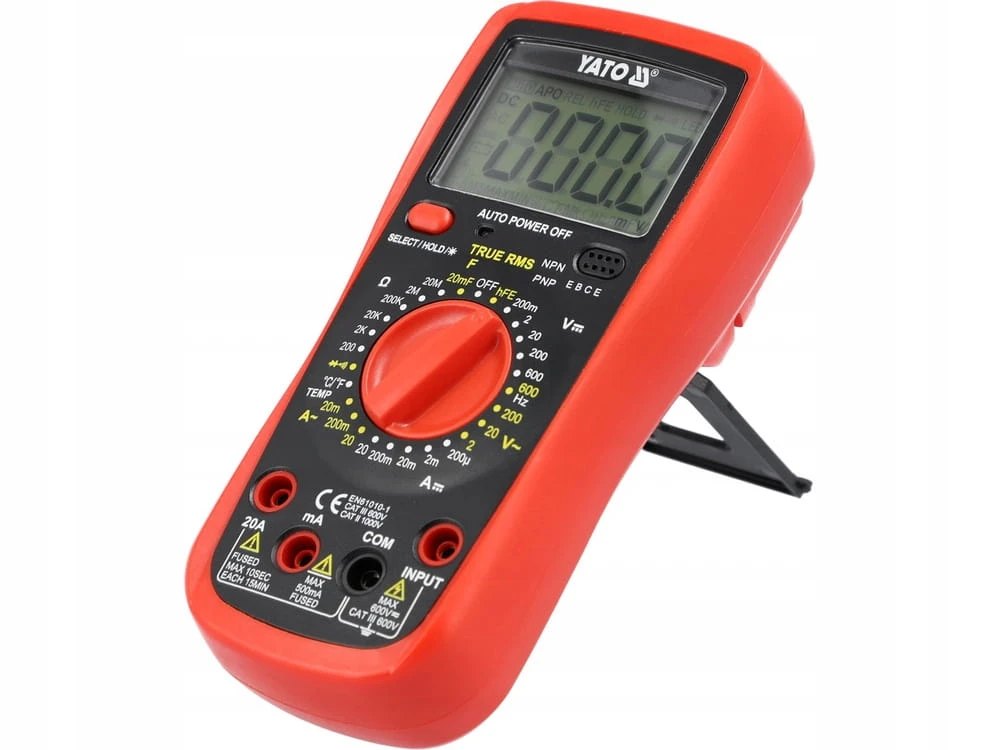

WIELOFUNKCYJNY MIERNIK CYFROWY TRUE RMS

Numer katalogowy części: YT-73083 YATO

Najważniejsze informacje:

• Marka: Yato
• Seria: GRF
• Pomiar napięcia przemiennego: 0-600 V a.c.
• Pomiar napięcia stałego: 0-600 V d.c.
• Prąd przemienny: 0-20 A
• Prąd stały: 0-20 A
• Pomiar rezystancji: 0-20 M?
• Pomiar pojemności: 0-20 mF
• Pomiar częstotliwości: 0-60 MHz
• Pomiar hFe tranzystora: PNP, NPN
• Pomiar temperatury: -40 ~ +400 °C
• Test ciągłości obwodu: 0-100 ?
• Test przewodzenia: tak
• Test diody: tak
• TRUE RMS: tak
• Data Hold: tak
• Bezkontaktowe wykrywanie napięcia przemiennego NCV: tak
• Wymiary: 189x89x55 mm
• Materiał: ABS
• Rodzaj wyświetlacza: LCD
• Podświetlenie LED: tak
• Zakres wyświetlacza: 1999
• Sygnał dźwiękowy: tak
• Częstotliwość próbkowania: 2 razy na sekundę
• Wyłączanie automatyczne: 15 min
• Bezpiecznik: 600V / 20A
• Zasilanie: bateryjne
• Rodzaj baterii: 9V; 6F22
• Zakres temperatury pracy: 0~40 °C
• Temperatura przechowywania: -10 ~ +50 °C
• Masa: 0.25 kg
• Zastosowanie: elektryczne
• Symbol: YT-73083

Miernik uniwersalny YT-73083 z funkcją TRUE RMS oraz z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Pomiar natężenia prądu AC oraz DC do 20 amper wyróżnia multimetr na tle innych urządzeń, a duży ekran z niebieskim podświetleniem sprawi, że wynik będzie widoczny nawet w trudnych warunkach oświetleniowych.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS

pomiar napięcia stałego: D.C. 0-600 V

pomiar natężenia prądu przemiennego: A.C. 0-20 A, TRUE RMS

pomiar natężenia prądu stałego: D.C. 0-20 A

pomiar rezystancji: 0-20 M?

test diody: IF 1mA, UR 3.3 V

test ciągłości obwodu: 0-100 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-20 mF

pomiar częstotliwości prądu w instalacjach domowych 230 i 400 V: 50-60 Hz

pomiar temperatury: -40 do 1000°C

test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73083 dla tego zakresu to : ±(1,2% + 8), rozdzielczość 0.1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 8 x rozdzielczość

obliczenia: (235 x 1,2%) + 8 x 0.1 = 2,82 + 0,8 = 3,62 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,62 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.

SELECT - zmiana trybu pomiaru np. zmiana z testu diody na test ciągłości obwodu, przy ustawieniu pokrętła na pomiar napięca AC 600V zmiana na pomiar częstotliwości w instalacjach domowych

DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

podświetlenie ekranu

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 ?

możliwość włączenia testów diody i ciągłości obwodu osobno

w zestawie sondy pomiarowe oraz sonda do pomiaru temperatury

konstrukcja z zabezpieczeniami przeciążeniowymi

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

automatyczne wyłączenie się miernika po 15 minutach

wskaźnik niskiego poziomu baterii

zasilanie: bateria 9 V (6F22)

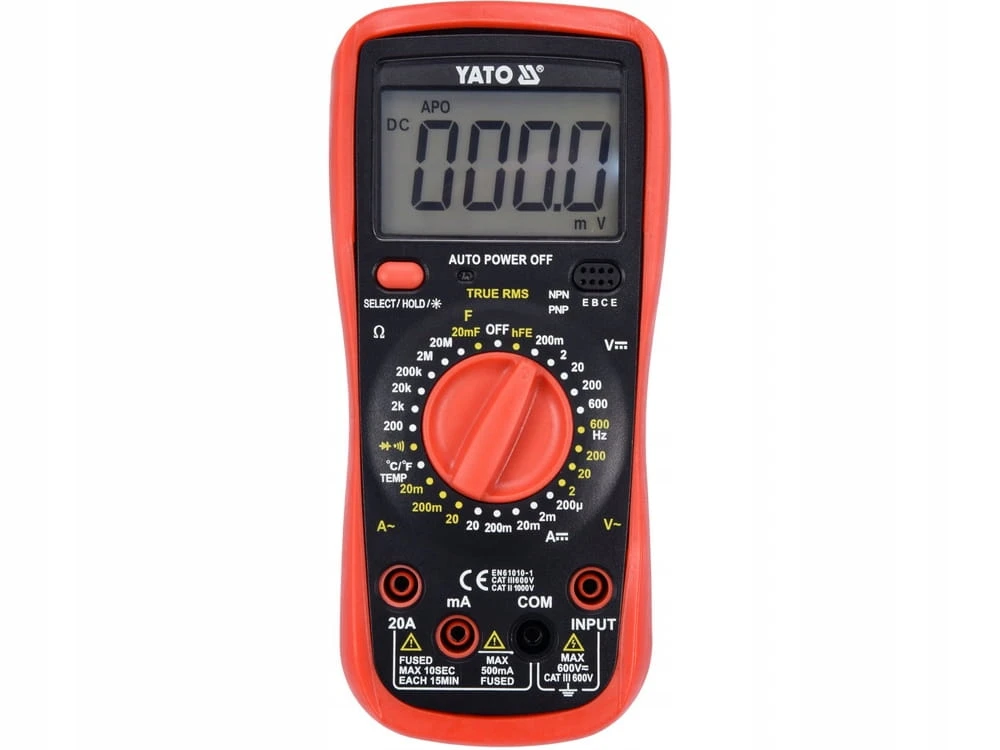

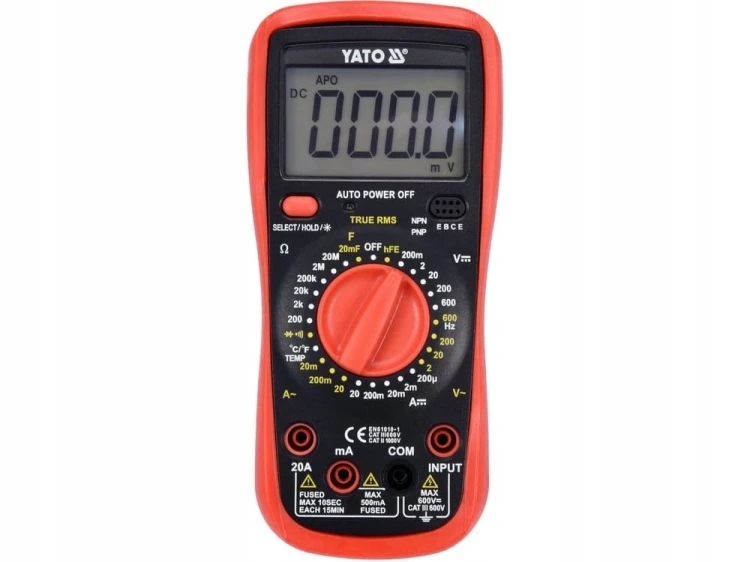

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.

Numery użytkowe produktu:

YT-73083, 5906083042560
