WIELOFUNKCYJNY MIERNIK CYFROWY

Numer katalogowy części: 81775 VOREL

Najważniejsze informacje:

• Seria: GRF
• Pomiar napięcia przemiennego: 0-1000 V a.c.
• Pomiar napięcia stałego: 0-750 V d.c.
• Prąd przemienny: 0-20 A
• Prąd stały: 0-20 A
• Pomiar rezystancji: 0-200 M?
• Pomiar pojemności: 0-200 µF
• Pomiar hFe tranzystora: PNP, NPN
• Test ciągłości obwodu: 0-100 ?
• Test diody: tak
• Data Hold: tak
• Materiał: ABS
• Zakres wyświetlacza: 1999
• Regulowany wyświetlacz: tak
• Sygnał dźwiękowy: tak
• Wyłączanie automatyczne: 15 min
• Zasilanie: bateryjne
• Rodzaj baterii: 9V; 6F22
• Zastosowanie: elektryczne
• Symbol: 81775

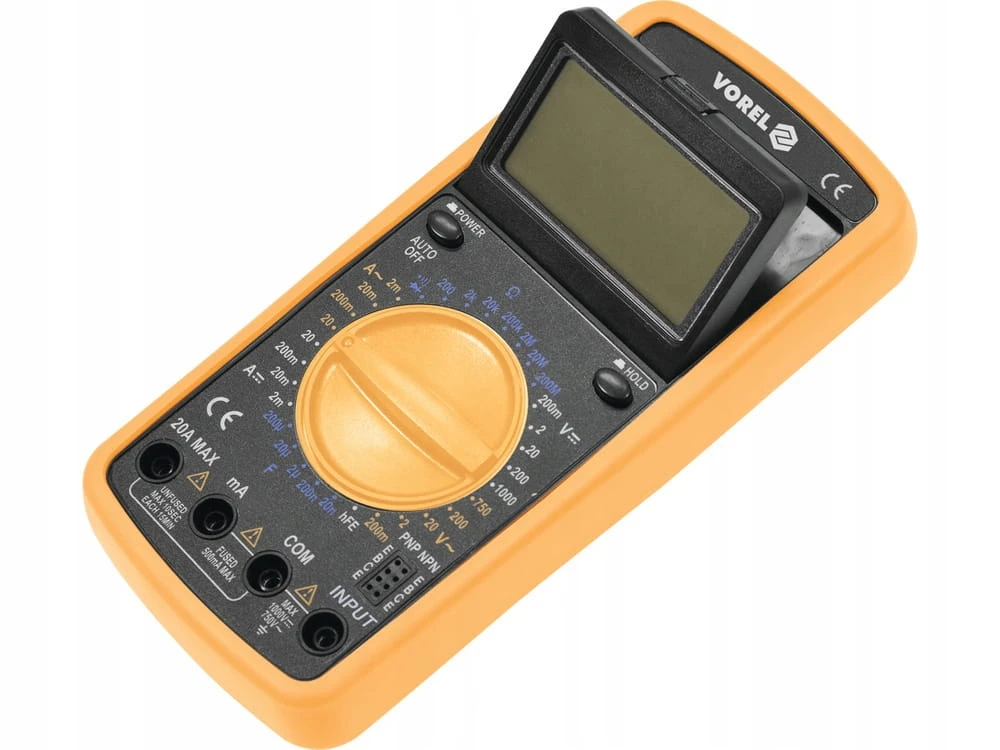

Miernik uniwersalny 81775 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Osadzony w ramce z regulacją kąta nachylenia wyświetlacz LCD możemy ustawić w dogodnej dla nas pozycji pracy.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-750 V

pomiar napięcia stałego: D.C. 0-1000 V

pomiar natężenia prądu przemiennego: A.C. 0-20 A

pomiar natężenia prądu stałego: D.C. 0-20 A

pomiar rezystancji: 0-200 M?

test diody: IF 1mA, UR 1,5 V

test ciągłości obwodu: 0-100 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-200 µF

test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika 81775 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość

obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 7,82 V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,3 A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81775 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 ?

automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100 ? (brak możliwości ustawienia miernika tylko na test diody)

w zestawie sondy pomiarowe

konstrukcja z zabezpieczeniami przeciążeniowymi, gniazdo pomiarowe 20 A bez bezpiecznika

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

automatyczne wyłączenie się miernika po 15 minutach bezczynności

wskaźnik niskiego poziomu baterii

zasilanie: bateria 9 V (6F22)

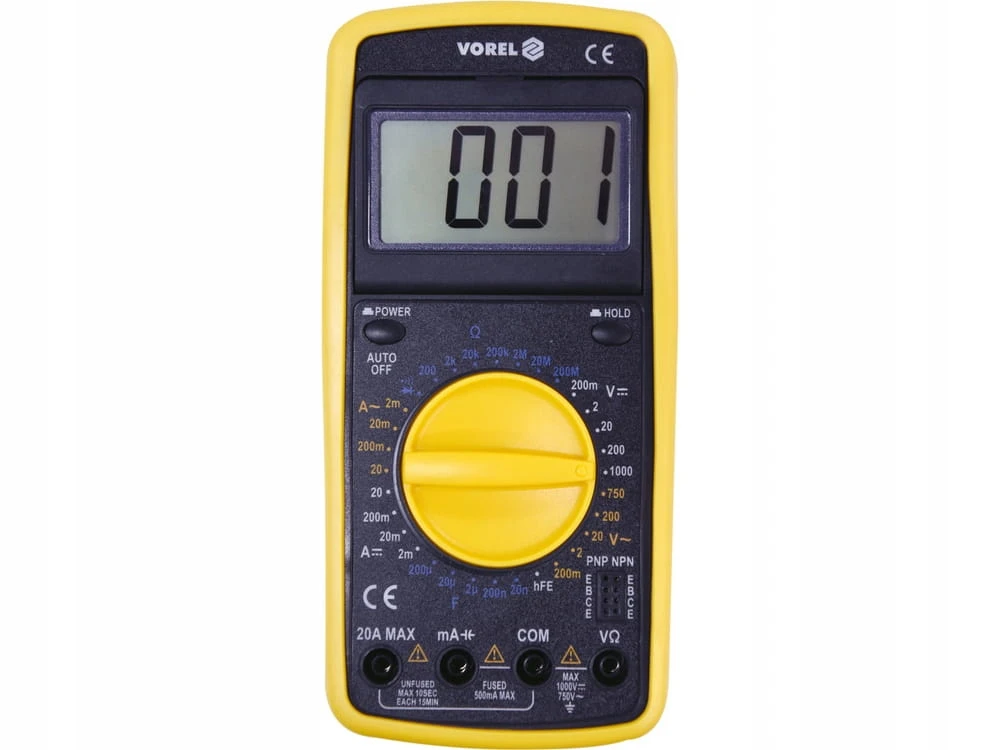

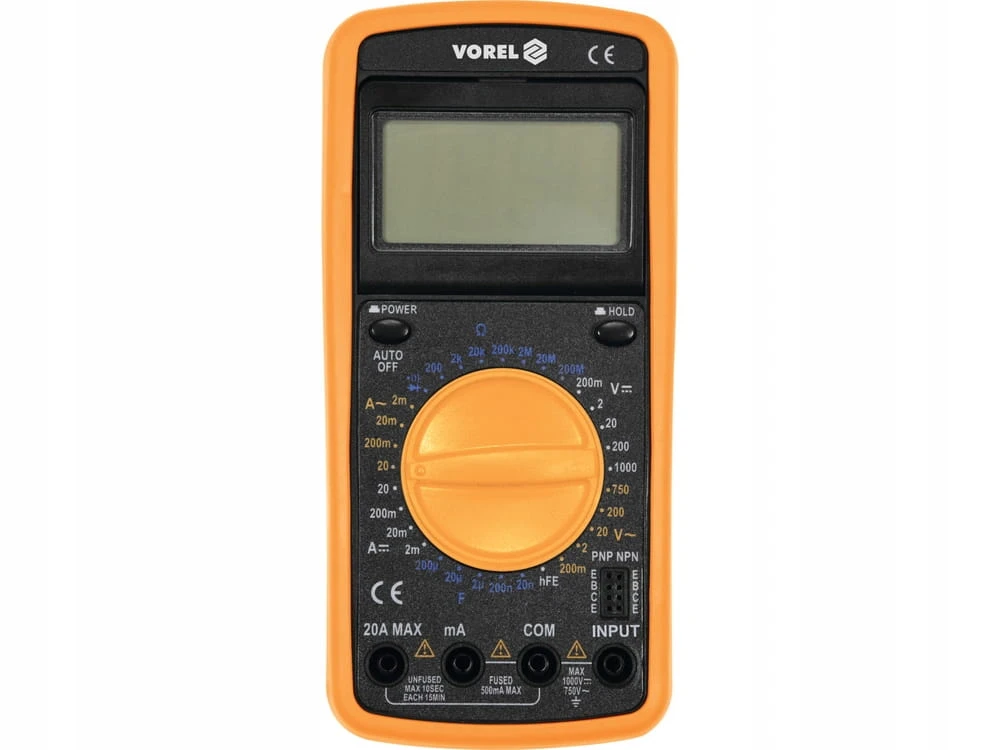

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
