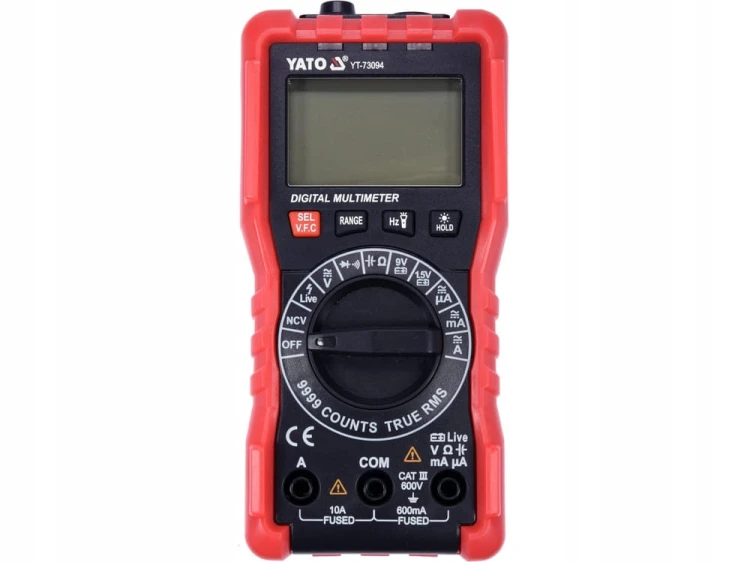

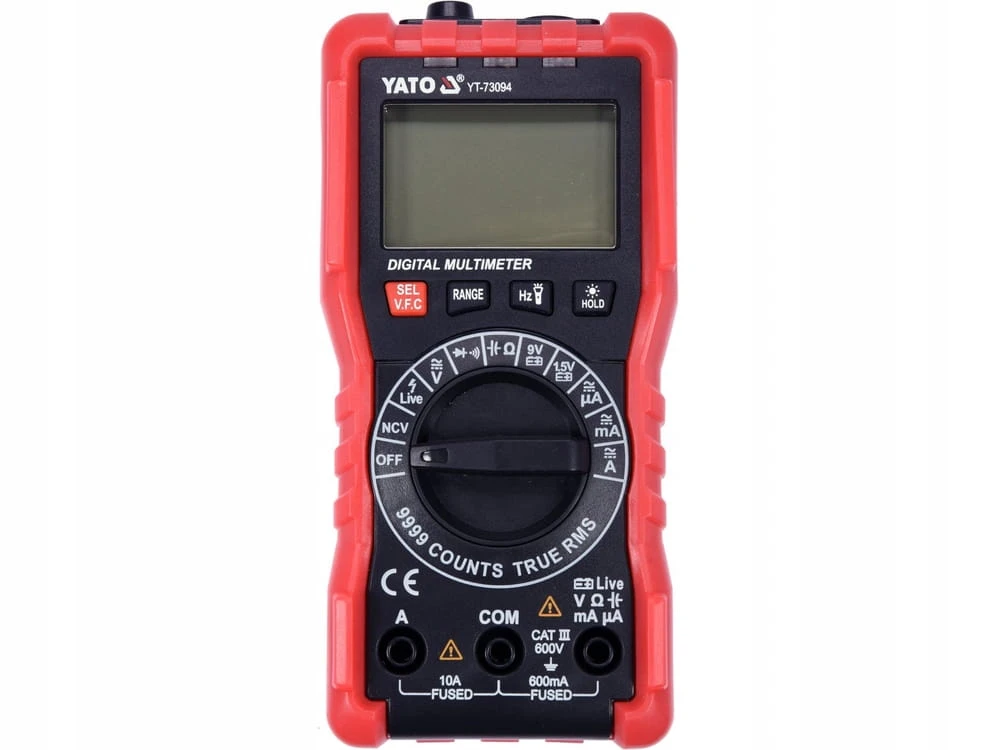

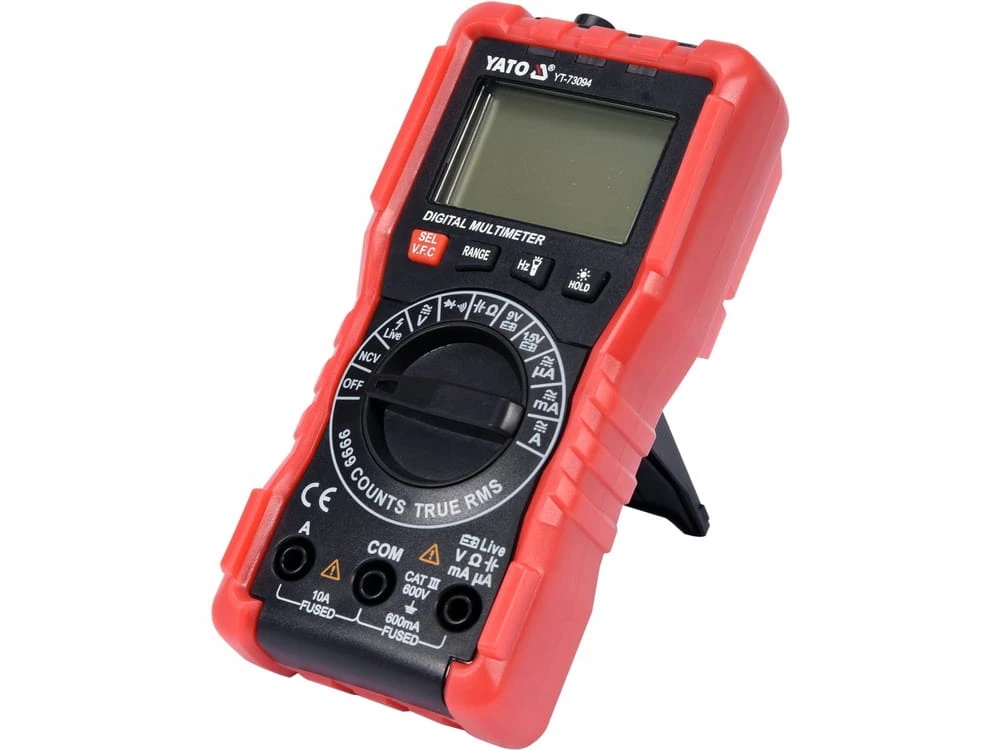

WIELOFUNKCYJNY MIERNIK CYFROWY

Numer katalogowy części: YT-73094 YATO

Najważniejsze informacje:

• Marka: Yato
• Seria: GRF
• Pomiar napięcia przemiennego: 0-600 V a.c.
• Pomiar napięcia stałego: 0-600 V d.c.
• Prąd przemienny: 0-10 A
• Prąd stały: 0-10 A
• Pomiar rezystancji: 0-99 M?
• Pomiar pojemności: 0-99 mF
• Pomiar częstotliwości: 0.01-60 kHz
• Test ciągłości obwodu: 0-30 ?
• Test przewodzenia: tak
• Test diody: tak
• Test baterii: 1.5, 9 V d.c.
• Filtr dolnoprzepustowy VFC: tak
• TRUE RMS: tak
• Data Hold: tak
• Bezkontaktowe wykrywanie napięcia przemiennego NCV: tak
• Wymiary: 150x70x50 mm
• Materiał: ABS
• Rodzaj wyświetlacza: LCD
• Podświetlenie LED: tak
• Zakres wyświetlacza: 9999
• Sygnał dźwiękowy: tak
• Automatyczny zakres pomiaru: tak
• Częstotliwość próbkowania: 2-3 razy na sekundę
• Wyłączanie automatyczne: tak
• Funkcja latarki: tak
• Bezpiecznik: F630mAH250V / F10AL250V
• Zasilanie: bateryjne
• Rodzaj baterii: 2x1.5V; AAA
• Zakres temperatury pracy: 0~40 °C
• Temperatura przechowywania: -10 ~ +50 °C
• Masa: 0.2 kg
• Zastosowanie: elektryczne
• Symbol: YT-73094

Miernik uniwersalny YT-73094 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest możliwość bezkontaktowego wykrywania napięcia przemiennego, a także wykrycie przewodu fazowego przez izolację. Za pomocą testu baterii 1,5V i 9V możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.

Podstawowe pomiary:

pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS + V.F.C.

pomiar napięcia stałego: D.C. 0-600 V

pomiar natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS + V.F.C.

pomiar natężenia prądu stałego: D.C. 0-10 A

pomiar rezystancji: 0-9,999 M?

test diody: IF 1 mA, UR 3.3 V

test ciągłości obwodu: 0-30 ?

Dodatkowe pomiary:

pomiar pojemności kondensatora: 0-99,99 mF

pomiar częstotliwości: 0-60 khz

bezkontaktowe wykrywanie napięcia przemiennego: NCV

test baterii 1.5 V z rezystancją obciążenia ok. 30 ?

test baterii 9 V z rezystancją obciążenia ok. 300 ?

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

dokładność pomiaru miernika YT-73094 dla tego zakresu to : ±(1,2% + 3), rozdzielczość 0.1 V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.2%) + 3 x rozdzielczość

obliczenia: (235 x 1.2%) + 3 x 0.1 = 2,82 + 0,3 = 3,12 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,12 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,114 V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.

NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy

V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika

Test baterii 1,5 oraz 9 V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania

AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu

SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC

DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

wyświetlacz LCD, maksymalny wyświetlany wynik: 9999

podświetlenie ekranu oraz funkcja latarki

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 ?

automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 50 ? (brak możliwości ustawienia miernika tylko na test diody)

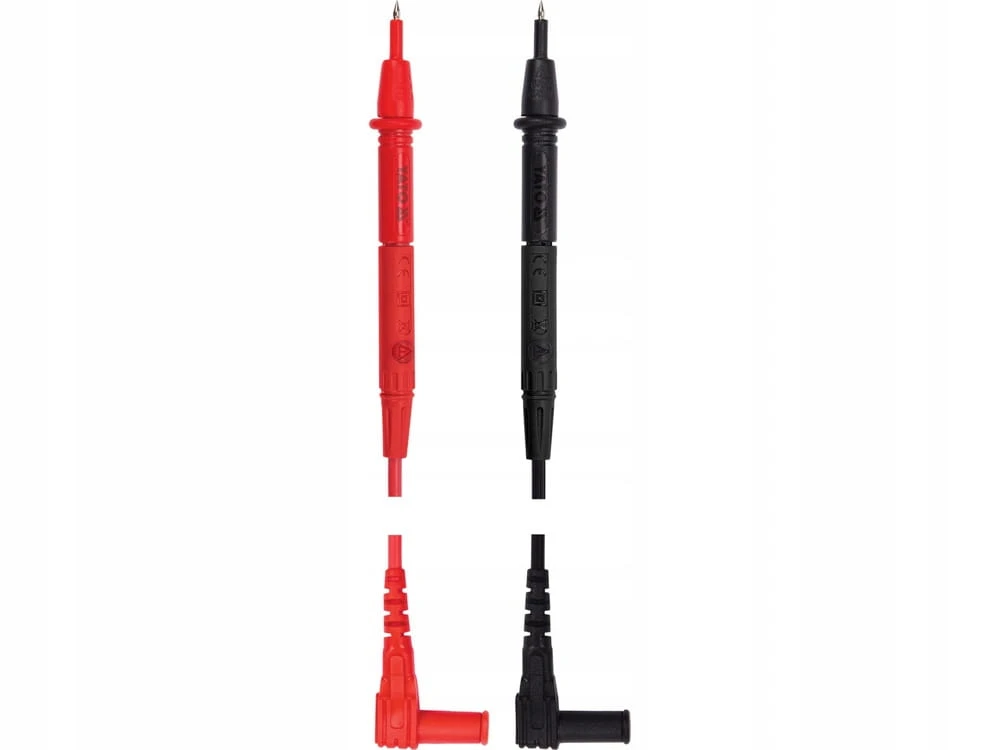

w zestawie sondy pomiarowe

konstrukcja z zabezpieczeniami przeciążeniowymi

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

automatyczne wyłączenie się miernika

wskaźnik niskiego poziomu baterii

zasilanie: dwie baterie 1.5 V (AAA)

Opis wizualny:

Numery użytkowe produktu:

YT-73094, 5906083056147
